Редактирование откосов

Изменить геометрию откоса (его длину, положение и направление штрихов) можно с помощью узловых точек. Обратите внимание, при перемещении узловых точек не изменяется геометрия линий, по которым создавался откос. Изменяются направляющие (красные пунктирные линии), представляющие собой линии верха и низа откоса.

• Перемещая узловую точку (), можно изменить геометрию объекта, что влияет на положение и длину штрихов.

• При перемещении узловой точки () по линии верха или низа откоса можно регулировать протяжённость объекта.

• Перемещая узловую точку (), можно изменить угол наклона штрихов.

• Перемещая точки настройки (), можно добавить дополнительные узловые точки.

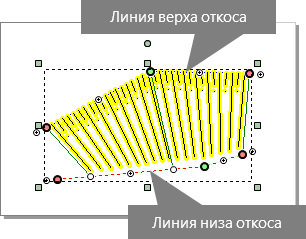

Если выделить откос в режиме правки объектов, становятся видимыми две направляющие, представляющие собой линии верха и низа откоса. При необходимости можно поменять местами верх и низ откоса, выбрав пункт контекстного меню откоса  Поменять местами верх и низ.

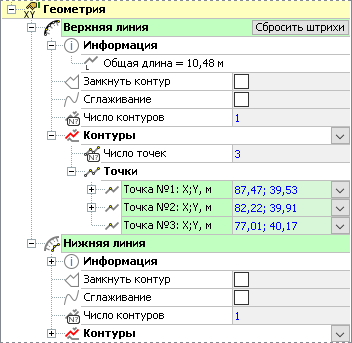

Геометрию линий верха и низа откоса можно редактировать в инспекторе объектов в группах Верхняя линия и Нижняя линия. Редактирование параметров этих групп, также как и перемещение узловых точек, может привести к изменению внешнего вида откоса, например изменению положения, длины или направления штрихов.

В группе Параметры откоса настраивается оформление откоса: тип условного знака, его цвет и параметры отрисовки.

В поле Тип откоса можно указать один из трёх типов откосов: обрыв, откос или укреплённый откос. На чертеже типы откосов отличаются начертанием, поэтому для каждого типа параметры настраиваются отдельно.

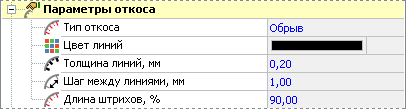

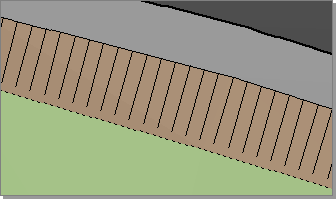

• Обрыв обозначается на чертеже длинными штрихами, длину и расстояние между которыми можно настроить в полях Длина штрихов и Шаг между линиями соответственно.

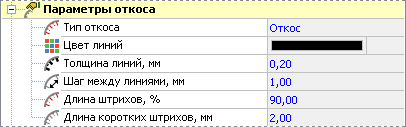

• Откос обозначается на чертеже чередованием длинных и коротких штрихов, поэтому помимо шага между штрихами и длины штрихов для него можно настроить также длину коротких штрихов.

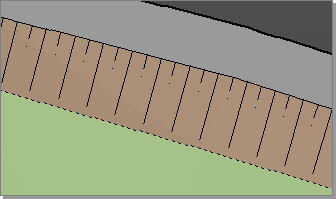

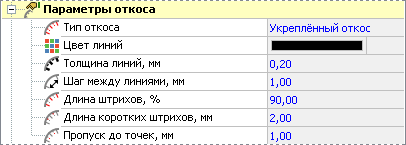

• Укреплённый откос обозначается чередованием длинных штрихов и коротких штрихов с точками. Расстояние от конца короткого штриха до точки можно задать в поле Пропуск до точки.
