Редактирование точек

Масштабировать, поворачивать и перемещать точку можно с помощью соответствующих управляющих точек.

Для редактирования точки выделите её, после чего щёлкните мышью на нужной управляющей точке и, соответственно, поверните, переместите или измените её размер. Для завершения редактирования ещё раз щёлкните мышью.



Чтобы задать точные координаты местоположения точки, установите нужные значения в поле Координаты: X;Y в инспекторе объектов.

При создании точке назначается условный знак, установленный в параметрах по умолчанию. Чтобы изменить условный знак, укажите в инспекторе объектов группу и тип нужного знака. Также можно назначить знаку цвет, масштаб и установить угол его поворота относительно горизонтальной оси.

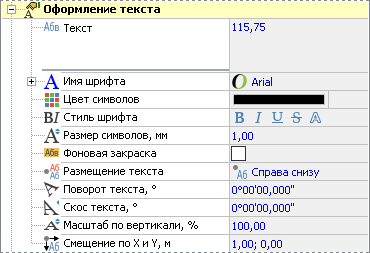

Для точки можно добавить текстовую надпись. Для этого в инспекторе объектов введите в поле Текст необходимое значение и настройте расположение текста относительно точки.

Для определения местоположения точки на чертеже можно подсветить её, нажав кнопку  рядом с полем ввода координат и выбрав пункт  Подсветить точку.
