Редактирование эллипсов и дуг

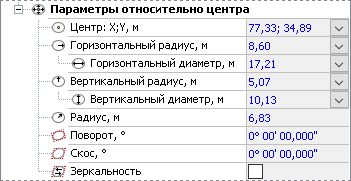

Редактирование окружностей и эллипсов возможно как с помощью управляющих точек, так и в инспекторе объектов. В группе Параметры относительно центра можно задать точные значения таких параметров окружности, эллипса или дуги, как радиус, поворот, скос и т.п.

Изменяя параметры Горизонтальный радиус и Вертикальный радиус, можно преобразовать окружность в эллипс. В этом случае в поле Радиус будет отображаться усреднённое значение горизонтального и вертикального радиусов. Удобнее показать эти параметры на примере.

• X, Y — координаты центра эллипса;

• R1 — значение горизонтального радиуса эллипса;

• R2 — значение вертикального радиуса эллипса.

Для задания точных координат эллипса введите нужные значения в поле Центр: X;Y. Чтобы установить точное значение угла поворота фигуры вокруг центра, введите нужное значение в поле Поворот, угла скоса — в поле Скос. При установке опции Зеркальность фигура на чертеже отображается зеркально относительно вертикальной прямой, проходящей через её центр.

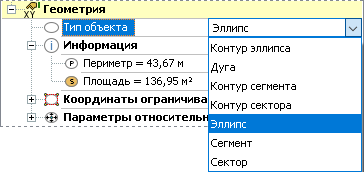

Эллипс можно преобразовать в дугу, сектор, сегмент, а также в контур эллипса, сектора или сегмента. Контуры отличаются от фигур отсутствием заливки. Для преобразования эллипса щёлкните в поле Тип объекта в инспекторе объектов и в появившемся выпадающем списке выберите нужный тип объекта.

Редактирование дуг

Задать длину дуги, а также её конечный и начальный углы можно двумя способами:

• Перемещая узловые точки (), расположенные на контуре эллипса.



• В инспекторе объектов в группе Параметры дуги, задав начальную и конечную точки.

Значения этих параметров удобно пояснить на рисунке. Поместим центр эллипса в начало системы координат.

• P1 — точка начала дуги;

• P2 — точка конца дуги;

• a — начальный угол, который образует линия, проходящая через начальную точку и начало координат с осью X;

• b — конечный угол, который образует с осью Х линия, проходящая через конечную точку и начало координат.
