Работа с библиотеками стилей

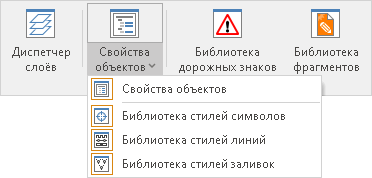

Настройку стилей точек, контуров и заливок можно производить с помощью библиотек стилей. Для открытия окна библиотеки стилей раскройте выпадающий список кнопки Вид > Инструментальные окна > Свойства объектов и выберите нужную библиотеку.

Библиотека стилей символов. Эта библиотека позволяет настроить стиль оформления для узловых точек.
Библиотека стилей линий. С помощью этой библиотеки можно настроить стиль контура объекта.
Библиотека стилей заливок. Эта библиотека позволяет настроить стиль заливки объекта.

Библиотеки стилей отображаются в том же окне, что и инспектор объектов: в нижней части окна инспектора объектов появляются дополнительные вкладки ( Символы, Линии или Заливки), при нажатии на которые можно перейти в окно соответствующей библиотеки стилей.

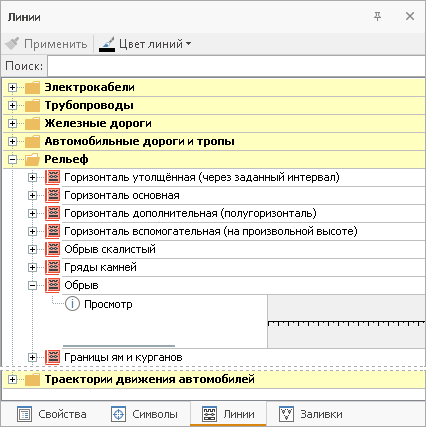

Окно содержит список групп стилей. Чтобы раскрыть группу, щёлкните мышью на её названии или на кнопке слева от названия — появится список типов объектов (точек, линий или заливок).

Совет. Чтобы быстрее найти нужный стиль, можно воспользоваться поиском. Для этого в поле Поиск введите название стиля — результаты поиска будут отображаться по мере ввода текста.

При нажатии на кнопку слева от названия стиля отображается область предварительного просмотра.

В окне библиотеки стилей можно также задать необходимые цвета с помощью кнопок, расположенных в верхней части окна:

Цвет символов. Кнопка позволяет задать цвет символов при оформлении узловых точек.
Цвет знаков и Цвет фона. Кнопки позволяют задать цвет заливки (т.е. условных знаков) и фона при оформлении заливки.
Цвет линий. Кнопка позволяет задать цвет линии.

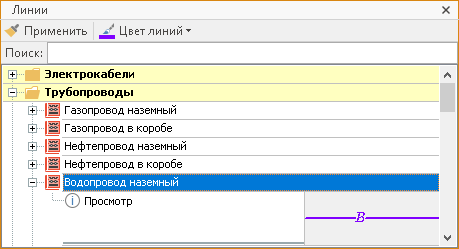

Чтобы применить стиль к объекту, выделите его, затем выберите из списка нужный стиль, при необходимости измените настройки цвета, а затем нажмите кнопку Применить, расположенную в верхней части окна.

Совет. Для удобства работы можно сделать окно библиотеки стилей «плавающим», дважды щёлкнув на его заголовке, и переместить его в рабочую область.
