Инспектор объектов

Свойства фигур настраиваются в специальном окне — инспекторе объектов (окно Свойства). Оно открывается нажатием кнопки Вид > Инструментальные окна >  Свойства объектов, а также клавишей F6. Если на чертеже выделена фигура, то в инспекторе объектов отображаются свойства этой фигуры; если выделено несколько фигур — общие свойства всех выделенных фигур. Если ни одна фигура не выделена, в инспекторе объектов отображаются параметры стилей активного слоя.

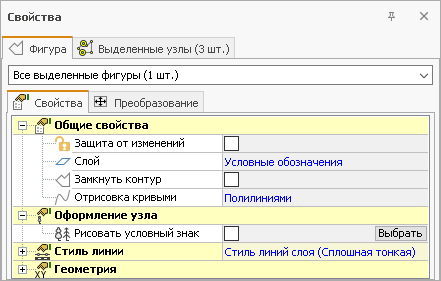

Для выделенных фигур в инспекторе объектов доступна вкладка Фигура с двумя вложенными вкладками:

• Свойства. На этой вкладке отображаются все настраиваемые свойства фигуры (цвет, стиль и пр.), а также параметры, определяющие геометрию фигуры (координаты узловых точек, ширина, высота и пр.).

• Преобразование. На этой вкладке доступны операции, которые можно производить с фигурой (поворот, масштабирование и пр.).

Вкладка Выделенные узлы или (Выделенный узел) предназначена для просмотра и редактирования свойств выделенных узлов фигуры. Она является динамической и появляется в случае выделения узловых точек фигуры.

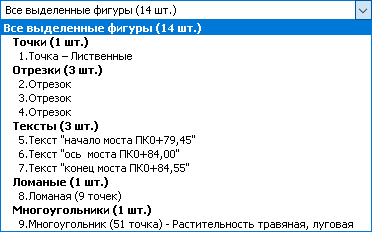

В раскрывающемся списке, расположенном в верхней части инспектора объектов, отображается тип выделенного объекта. Если выделено несколько объектов, то в этом списке отображаются все объекты, сгруппированные по типам.

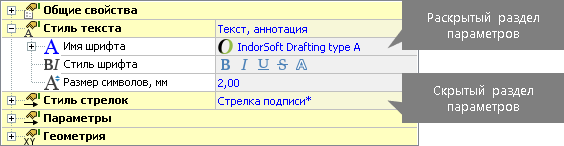

Параметры в инспекторе объектов определённым образом структурированы и разбиты на разделы. Если в данный момент раздел не используется для редактирования свойств фигуры (или фигур), то его можно скрыть, нажав кнопку . Чтобы раскрыть раздел, нажмите кнопку .

Рассмотрим стандартные разделы, которые доступны при редактировании большинства типов фигур.

• Общие свойства. В этом разделе настраиваются общие свойства объекта.

  • Если установлен флаг Защита от изменений, то фигуру невозможно удалить и любые её свойства недоступны для редактирования.

  • В поле Слой отображается название слоя, которому принадлежит фигура. Выпадающий список в этом поле содержит имена всех слоёв чертежа. Чтобы переместить фигуру в другой слой, выберите в этом списке имя нужного слоя.

  • Для фигур, которые могут быть замкнуты (например, ломаная), в инспекторе объектов отображается опция Замкнуть контур. Если её включить, фигура достраивается так, чтобы её контур стал замкнутым.

  • Для некоторых линейных фигур и кривых доступно поле Отрисовка кривыми. В нём можно выбрать из списка режим отрисовки контура фигуры: Линиями, Кривыми Безье, Сплайном или B-сплайном.

• Оформление узлов. В этом разделе можно задать параметры оформления узлов фигур: цвет, угол поворота и масштаб отображения символов. Для точечных объектов существует аналогичный раздел Стиль точек, в котором можно выбрать стиль точечных объектов или изменить параметры текущего стиля.

• Стиль контура. Данный раздел доступен для всех площадных фигур, аналогичный раздел — Стиль линий — имеется у линейных фигур и кривых. В данном разделе можно задать стиль линий контура, а также изменить параметры текущего стиля линий, определив их толщину, цвет и т.д.

• Стиль заливки. Этот раздел предназначен для задания стиля заливки площадных фигур. В нём можно выбрать стиль заливки выделенной фигуры, а также изменить параметры текущего стиля: цвет фона сплошной заливки фигуры, заливку условными знаками и т.д.

• Стиль текста. В этом разделе можно задать стиль текстовых объектов и изменить параметры текущего стиля: шрифт, размер, цвет, начертание и т.д.

• Стиль стрелок. Раздел предназначен для задания стиля стрелок размерных линий. Здесь можно выбрать стиль стрелок и изменить параметры текущего стиля: размер и вид окончания (стрелки), цвет линий и их толщину.

• Геометрия. В этом разделе отображаются свойства текущей редактируемой фигуры, определяющие её геометрию. Например, для ломаной это длины сегментов и координаты узловых точек, для окружности — радиус и координаты центра и т.д.
