Создание полигональных фигур

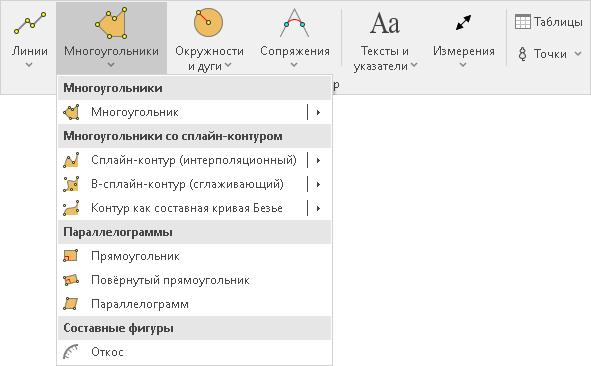

Режимы для создания полигональных фигур (многоугольников, параллелограммов, откосов) расположены в выпадающем меню кнопки Главная > Создание фигур >  Многоугольники.

Создание многоугольников

Многоугольник может иметь неограниченное число вершин с произвольными углами между ними. Для построения многоугольника включите режим  Многоугольник. Построение многоугольника аналогично построению ломаной, отличие заключается в том, что контур многоугольника сразу создаётся замкнутым.

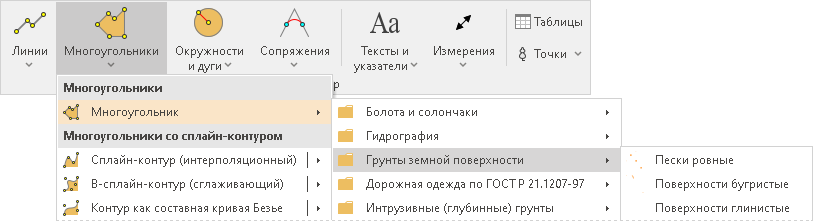

Можно выбрать заливку многоугольника, раскрыв выпадающий список кнопки  Многоугольник и выбрав соответствующий условный знак.

Создание многоугольников со сплайн-контуром

При создании многоугольников их контуры могут отрисовываться не только прямыми линиями, но и различными кривыми: интерполяционными и сглаживающими сплайнами, а также составными кривыми Безье. Построение таких многоугольников аналогично построению соответствующих кривых, отличие состоит в том, что контур многоугольника сразу создаётся замкнутым.

Интерполяционный сплайн

Для построения многоугольника, контур которого отрисовывается интерполяционным сплайном, включите режим  Сплайн-контур (интерполяционный). Последовательными щелчками мыши укажите вершины многоугольника (узловые точки сплайна).

Сглаживающий сплайн

Для построения многоугольника, контур которого отрисовывается сглаживающим сплайном, включите режим  B-cплайн-контур (сглаживающий). Щелчками мыши укажите узловые точки многоугольника. Обратите внимание, что указанные точки не лежат на многоугольнике и являются управляющими.

Составная кривая Безье

Для построения многоугольника, контур которого отрисовывается кривыми Безье, включите режим  Контур как составная кривая Безье. При построении этого многоугольника, так же как и при построении составной кривой Безье, каждый из сегментов строится по четырём точкам: из первой точки в четвёртую, используя вторую и третью точки в качестве управляющих.

Создание параллелограммов

Создание прямоугольника

1. Включите режим  Прямоугольник.

2. Щёлкните мышью в начальной точке прямоугольника.

3. Перемещая указатель мыши, растяните на листе прямоугольник.

4. Когда прямоугольник примет нужный размер, снова щёлкните мышью.

После создания прямоугольника можно настроить его параметры (точные значения ширины и высоты, координаты и т.д.) в инспекторе объектов.

Создание повёрнутого прямоугольника

1. Включите режим  Повёрнутый прямоугольник.

2. Двумя щелчками мыши укажите положение одной из сторон прямоугольника. Затем растяните прямоугольник до необходимого размера и ещё раз щёлкните мышью.

Создание параллелограмма

1. Включите режим  Параллелограмм.

2. Двумя щелчками мыши укажите положение одной из сторон параллелограмма. Затем растяните на листе параллелограмм с нужным скосом и снова щёлкните мышью.

Создание откоса

Откос строится между двумя линиями, одна из которых является бровкой откоса (верхом), а вторая — подошвой (низом). Поэтому перед построением откоса нужно сначала построить эти линии.

Для создания откоса выполните следующие действия:

1. Включите режим  Откос.

2. Щёлкните мышью на линии, являющейся верхом откоса (при наведении на линию появляется знак  и линия подсвечивается), затем — на линии, являющейся низом.



После создания откос становится отдельным графическим объектом, его можно перемещать и редактировать независимо от линий, на основе которых он строился.
