Настройка направляющих

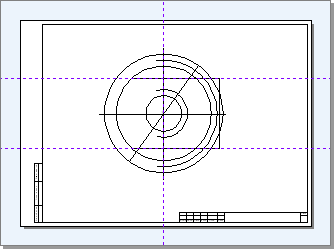

При создании фигур бывает удобно пользоваться направляющими: их можно использовать для точного позиционирования и привязки фигур к вертикальным и горизонтальным прямым, а также для выравнивания нескольких фигур на чертеже. Чтобы включить видимость направляющих на чертеже, нажмите кнопку Вид > Настройки >  Показывать направляющие или воспользуйтесь сочетанием клавиш Alt+G.

Создавать направляющие можно интерактивно на чертеже или с помощью диалогового окна. Для создания горизонтальной направляющей щёлкните указателем мыши на горизонтальной размерной линейке и начните перемещать мышь (от линейки отделится красная пунктирная линия). Когда направляющая займёт нужное положение, щелкните кнопкой мыши. Вертикальная направляющая создаётся аналогичным образом с вертикальной размерной линейки.

Совет. Если включен режим динамического ввода (кнопка Динамический ввод на панели быстрого доступа), то при создании направляющих на чертеже можно сразу же задавать их точные координаты в полях ввода.

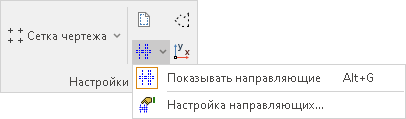

Уточнить координаты созданных направляющих можно в диалоговом окне, которое вызывается кнопкой  Показывать направляющие >  Настройка направляющих…

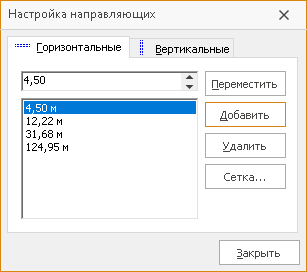

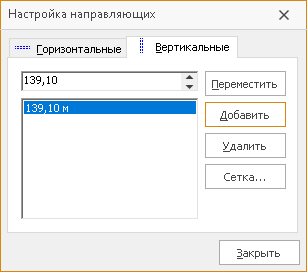

На вкладке Горизонтальные отображается список координат (по оси Y) горизонтальных направляющих, на вкладке Вертикальные — список координат (по оси X) вертикальных направляющих.

Чтобы изменить положение направляющей, выберите её координату в списке — выбранное значение отобразится в числовом поле сверху, а на чертеже выделится соответствующая направляющая. Задайте в числовом поле новую координату для направляющей и нажмите кнопку Переместить.

Для создания направляющей введите в числовом поле точную координату и нажмите кнопку Добавить.

Чтобы удалить направляющую, выделите в списке её координату и нажмите кнопку Удалить.

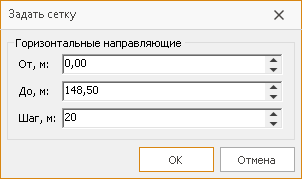

При необходимости можно создать сетку из направляющих. Чтобы создать сетку отдельно из горизонтальных или вертикальных направляющих, нажмите в диалоговом окне кнопку Сетка... и в полях ввода определите диапазон и шаг сетки.

Работа с направляющими через контекстное меню

Работать с направляющими можно также через контекстное меню, которое появляется при нажатии правой кнопки мыши на любой направляющей.

Контекстное меню содержит следующие пункты:

  •  Удалить. Удаляет выделенную направляющую.

  •  Удалить все. Удаляет все вертикальные и горизонтальные направляющие на чертеже.

  •  Удалить все вертикальные. Удаляет все вертикальные направляющие.

  •  Удалить все горизонтальные. Удаляет все горизонтальные направляющие.

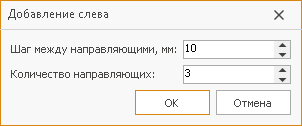

  •  Добавить направляющие. Данная команда открывает подменю, в котором можно выбрать, где расположить новую направляющую относительно текущей: сверху, снизу, справа или слева. При выборе одной из команд вызывается диалоговое окно, где задаётся расстояние между направляющими и их количество.
