Создание окружностей, эллипсов и дуг

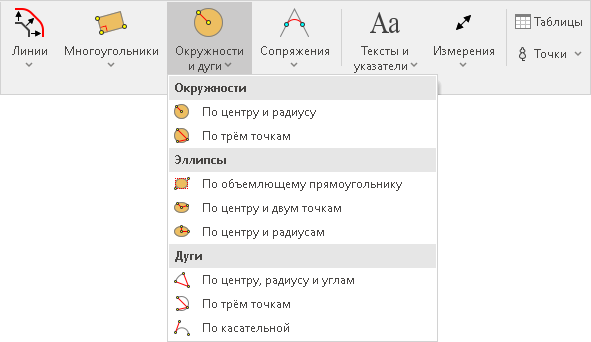

Режимы для создания окружностей, эллипсов и дуг расположены в выпадающем меню кнопки Главная > Создание фигур >  Окружности и дуги.

Режимы этой группы позволяют построить окружность, эллипс или дугу разными способами. Например, окружность можно построить двумя различными способами: по центру и радиусу, а также по трём точкам.

Создание окружностей

Окружности в системе IndorDraw можно создавать двумя разными способами: задав радиус и центр окружности либо указав три точки, принадлежащие контуру окружности.

Создание окружности по центру и радиусу

1. Включите режим  По центру и радиусу.

2. Щёлкните мышью в точке, где должен быть центр окружности.

3. Перемещая указатель мыши, определите радиус окружности, после чего ещё раз щёлкните мышью.

Создание окружности по трём точкам

1. Включите режим  По трём точкам.

2. Щелчками мыши укажите три точки, принадлежащие контуру окружности.

После создания окружности в инспекторе объектов можно настроить её параметры (точные значения радиуса, координаты центра и т.д.), а также преобразовать окружность в эллипс, дугу, сегмент или сектор.

Создание эллипсов

В системе IndorDraw можно создавать эллипсы тремя способами:

• указав прямоугольник, в который будет вписан эллипс;
• задав центр и две точки, принадлежащие контуру эллипса;
• указав центр и радиусы эллипса.

Создание эллипса по объемлющему прямоугольнику

1. Включите режим  По объемлющему прямоугольнику.

2. Перемещая указатель мыши, растяните прямоугольник, в который будет вписан эллипс.

Создание эллипса по центру и двум точкам

1. Включите режим  По центру и двум точкам.

2. Щёлкните мышью в точке, где должен быть центр эллипса.

3. Щелчками мыши укажите две точки, принадлежащие контуру эллипса.

Создание эллипса по центру и радиусам

1. Включите режим  По центру и радиусам.

2. Щёлкните мышью в точке, где должен быть центр эллипса.

3. Перемещая указатель мыши, определите горизонтальный радиус эллипса и щёлкните мышью. Аналогичным образом определите вертикальный радиус эллипса.

После создания эллипса в инспекторе объектов можно настроить его параметры (точные значения радиусов, координаты центра и т.д.), а также преобразовать эллипс в дугу, сегмент или сектор.

Создание дуг

Дуги в системе IndorDraw можно создавать тремя способами:

• задав центр, радиус и направление дуги;

• указав три точки, принадлежащие дуге;

• задав направление касательной к дуге, а также радиус и длину дуги.

Создание дуги по центру и радиусу

1. Включите режим  По центру, радиусу и углам.

2. Двумя щелчками мыши определите центр и радиус дуги.

3. Перемещая указатель мыши, определите длину дуги и ещё раз щёлкните мышью.

Создание дуги по трём точкам

1. Включите режим  По трём точкам.

2. Щелчками мыши укажите три точки, которые должны принадлежать дуге. Первая и третья указанные точки — это начальная и конечная точки дуги.

Создание дуги по касательной

1. Включите режим  По касательной.

2. Задайте направление касательной, указав начальную и конечную точки отрезка касательной.

3. Перемещая указатель мыши, определите длину и радиус дуги.



После создания дуги в инспекторе объектов можно настроить её параметры (точные значения радиуса, угла, координаты центра и т.д.), а также преобразовать дугу в сегмент или сектор.
