Создание водопропускной трубы в IndorCAD

Редактор водопропускных труб позволяет работать с проектными трубами, которые создаются в режиме Обустройство > Искусственные сооружения > Водопропускные трубы. Проектная водопропускная труба создаётся в составе некоторой трассы и её положение задаётся относительно этой трассы.

Замечание. Чтобы выполнять проектирование трубы в IndorCulvert, нужно, чтобы в проекте IndorCAD для трассы были заданы откосы и сформирована проектная поверхность.

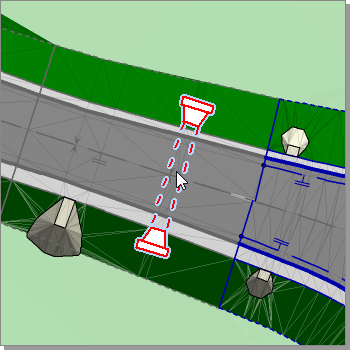

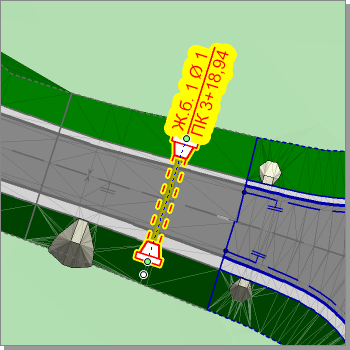

Перед созданием проектной трубы сделайте активной нужную трассу, затем включите режим Водопропускные трубы и щелчком мыши укажите положение трубы на трассе. Для изменения места расположения трубы переместите её вдоль оси трассы с помощью мыши.

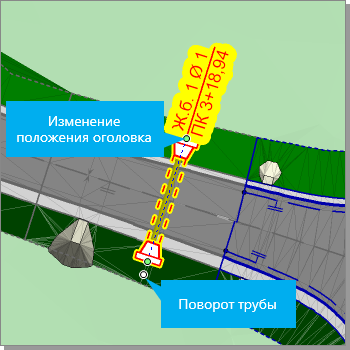

По умолчанию труба создаётся под углом 90º к оси трассы. Изменить угол поворота трубы можно с помощью управляющей точки поворота (). Обратите внимание, что угол между осью трассы и проектной трубой не может быть меньше 25º. Чтобы скорректировать положение оголовков трубы, переместите управляющие точки на её концах ().

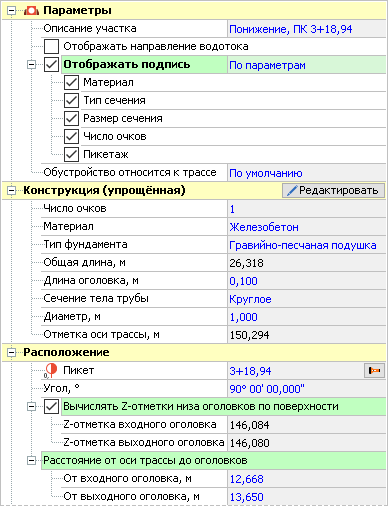

В инспекторе объектов отображаются свойства выделенной трубы.

В разделе Параметры можно дать описание участку, на котором устанавливается труба, выбрать, к какой трассе привязывать трубу в ведомостях, отобразить направление водотока на плане, изменить подпись трубы на плане. По умолчанию в подписи указан материал трубы, тип и размер сечения, число очков и пикетаж. При изменении свойств трубы подпись меняется автоматически. Чтобы ввести подпись вручную, в поле Отображать подпись выберите пункт Задать индивидуально.
В разделе Конструкция приведены основные параметры трубы: количество очков, материал, тип фундамента, общая длина, длина оголовков, форма сечения и размер отверстия. Если конструкция трубы ещё не задана в редакторе IndorCulvert (в таком случае раздел называется Конструкция (упрощённая)), то для редактирования доступны все параметры, кроме общей длины трубы. Она рассчитывается по положению оголовков трубы на плане. Также в этом разделе отображается отметка оси трассы. Если конструкция уже запроектирована в редакторе водопропускных труб, то изменить её можно только в редакторе (см. Редактирование конструкции трубы в IndorCulvert).
В разделе Расположение указывается точное положение трубы, её угол поворота, относительно оси трассы, Z-отметки низа входного и выходного оголовков трубы. По умолчанию Z-отметки оголовков вычисляются по проектной поверхности или по слою ЦММ.
