Ведомости по конструкции

Ведомости, сопровождающие проект конструкции водопропускной трубы, формируются в системе IndorCulvert автоматически и отображаются в правой части итогового чертежа. При изменении каких-либо параметров конструкции ведомости сразу же обновляются.

Проектные данные для укладки трубы

Ведомость содержит основные исходные данные о положении и гидравлических характеристиках трубы (информацию о длине тела, режиме работы, глубине и скорости воды на входе и выходе, расчётном расходе, параметрах русла, отметках верха оголовков и бровок).

Спецификация

Эта таблица представляет подробную спецификацию на трубу: перечень всех элементов в конструкции трубы, их количество и значения основных параметров элементов согласно типовому проекту (например, объём, масса и пр.).

Для железобетонных труб формируется одна спецификация бетонных блоков.

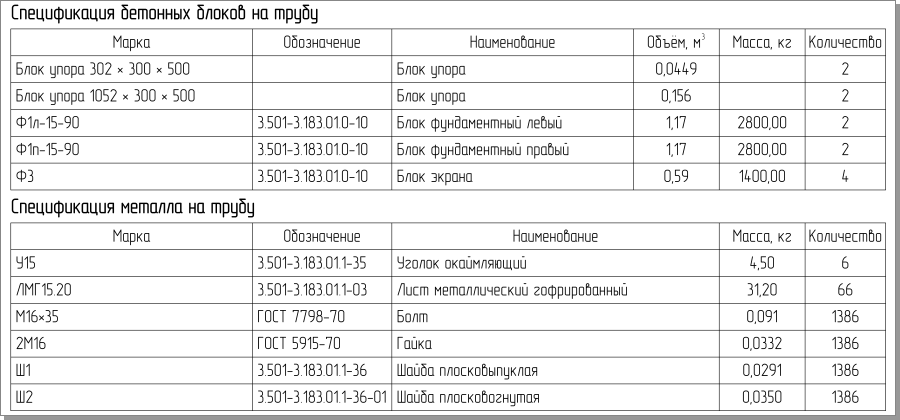

Для металлических гофрированных или стальных труб кроме спецификации бетонных блоков составляется также спецификация металла на трубу.

Спецификации содержат как готовые блоки, так и блоки, изготавливаемые на месте: для них в спецификации указаны размеры.

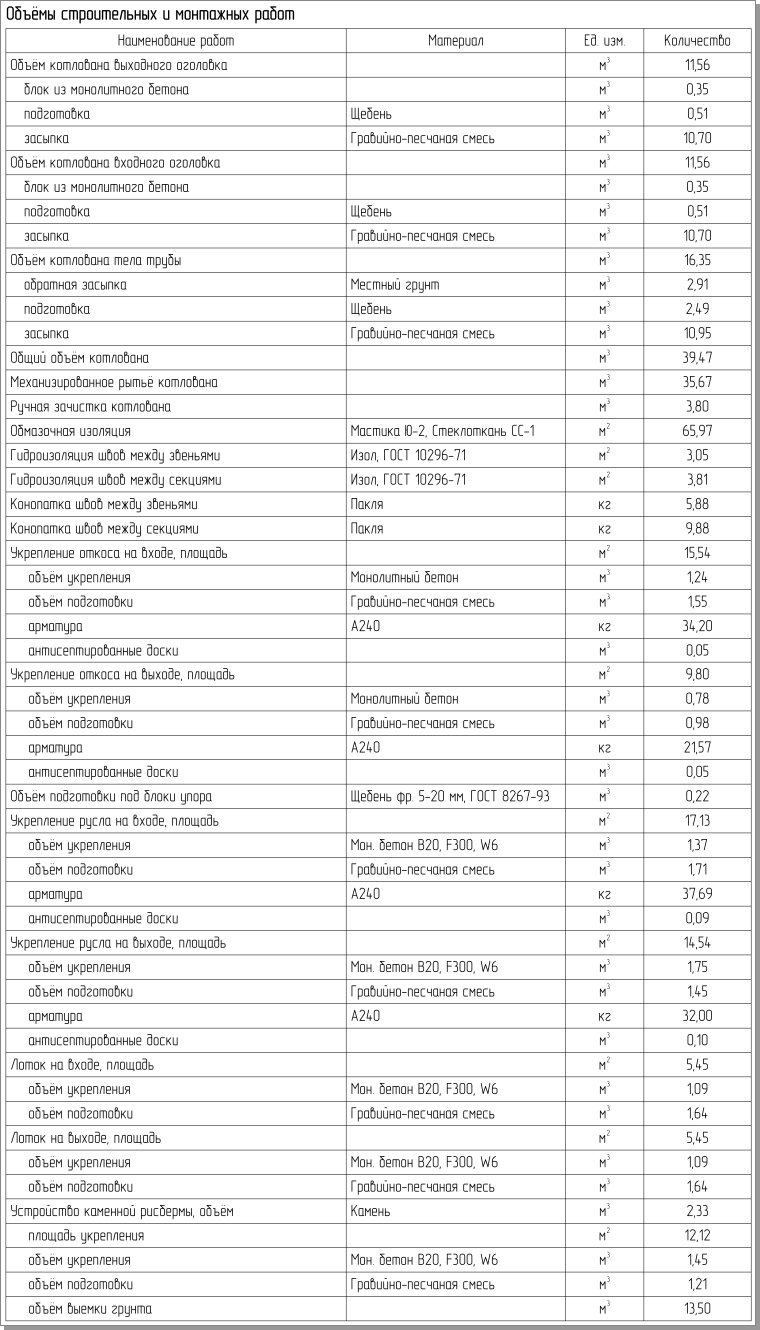

Объёмы строительных и монтажных работ

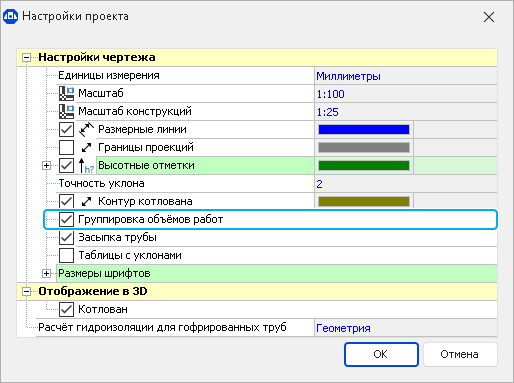

В IndorCulvert объёмы строительных и монтажных работ для всех этапов формирования конструкции трубы автоматически вычисляются и формируются в отдельную ведомость с указанием типа и количества затрачиваемого на каждом этапе материала. По умолчанию объёмы работ по средней части трубы и оголовкам разделены. Однако их можно объединить, сняв флаг Группировка объёмов работ в настройках проекта.

Экспорт ведомостей

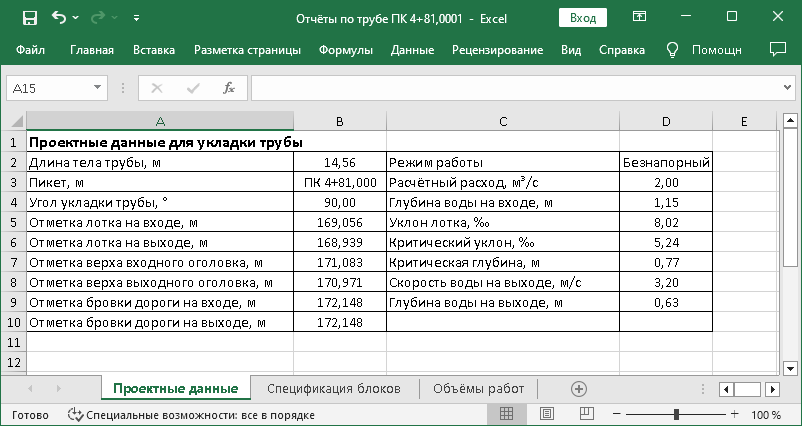

Для удобства ведомости можно выгружать в MS Excel и OpenOffice. Соответствующие команды находятся на вкладке Главная в группе Ведомости.

Каждая ведомость в экспортированном файле находится на отдельном листе.

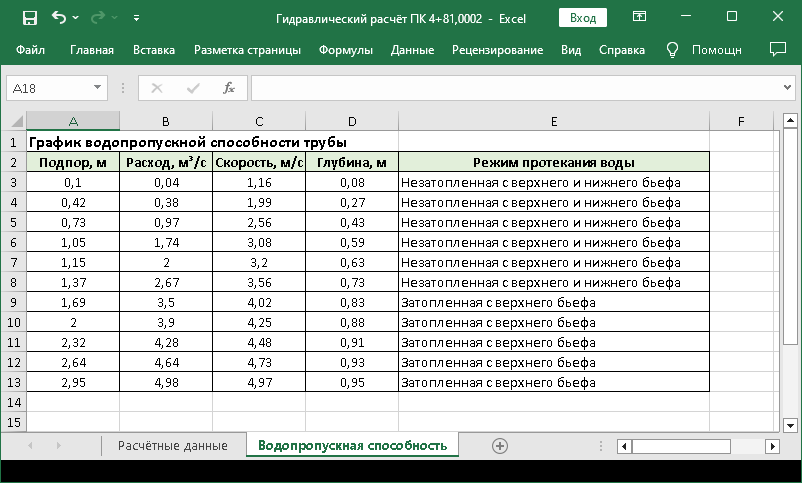

Также можно произвести экспорт отчётов о гидравлическом расчёте. Полученный файл содержит два листа: Расчётные данные и Водопропускная способность.
