Расчёт гидравлических параметров

Помимо расчёта конструкции трубы, система производит расчёт её гидравлических параметров:

  • ширины и площади потока;

  • критического уклона и глубины;

  • числа Фруда;

  • глубины и скорости воды на выходе.

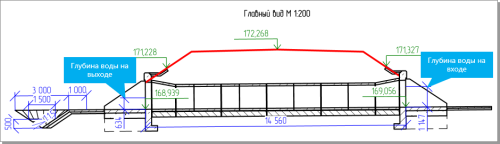

Результаты гидравлических расчётов для активного в данный момент варианта конструкции представлены на вкладке Гидравлический расчёт главного окна системы. В нижней части окна расположен вид продольного разреза трубы и сечение дороги. На входе и выходе трубы синим цветом отмечен уровень воды у оголовков. Сверху отображается масштаб чертежа.

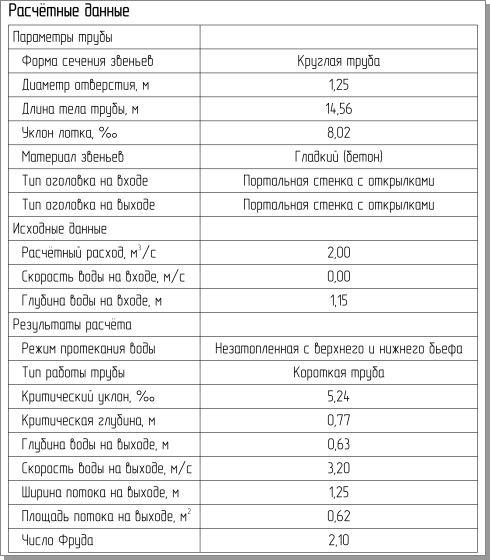

В левой верхней части окна находится таблица, содержащая параметры трубы, исходные и расчётные данные. При изменении конструкции трубы или гидравлических параметров участка перерасчёт производится автоматически.

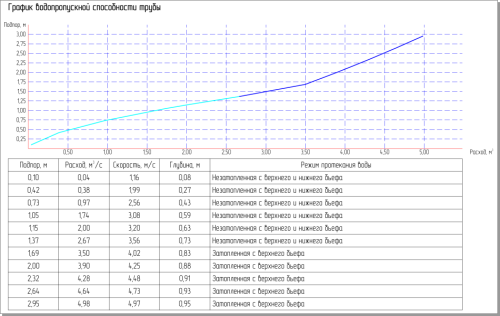

В правой части окна приведён график водопропускной способности трубы: голубым цветом на графике подсвечивается режим протекания, при котором остаются незатопленными верхний и нижний бьеф. При затоплении верхнего бьефа труба переходит в полунапорный режим работы (т.е. на входе работает полным сечением); эта часть графика выделена синим.

ЗАмечание. Гидравлический расчёт в системе выполняется согласно ОДМ 218.2.082-2017 «Методические рекомендации по проведению гидравлических расчетов малых ИССО на автомобильных дорогах». Дополнительно для определения режима работы водопропускных труб и параметров потока на выходе в программе используются формулы, приведённые в документе M. J. Boyd (1987). Generalised Head-Discharge Equations for Culverts, Fourth National Local Government Engineering Conference.
