Свойства элементов конструкции

Элементы конструкции трубы подбираются системой в соответствии с типовым проектом. Список элементов конструкции отображается в окне структуры проекта. При выборе элемента в окне структуры проекта в инспекторе объектов отображаются его свойства.

Параметры варианта конструкции

Кроме редактирования базовых параметров водопропускной трубы, схемы раскладки звеньев и расположения конструкции в свойствах варианта можно задать параметры гидроизоляции трубы.

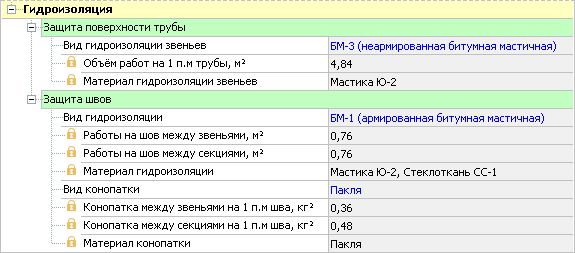

В поле Материал гидроизоляции указывается название материала, которое отображается в ведомости строительно-монтажных работ. По умолчанию оно зависит от материала, выбранного в поле Вид гидроизоляции, но при необходимости его можно ввести вручную, нажав замок рядом с нужным полем.

Водопропускные трубы из металла для защиты антикоррозийного покрытия дополнительно оборачивают геотекстильным материалом. Учесть его в ведомости строительно-монтажных работ можно, установив флаг Оборачивание геотекстилем, который появляется в разделе Гидроизоляция при проектировании металлических конструкций.

Объём работ по гидроизоляции на погонный метр по умолчанию берётся из типового альбома, по которому выполняется проектирование. Чтобы скорректировать этот объём, нажмите на замок рядом с нужным полем и задайте нужное значение.

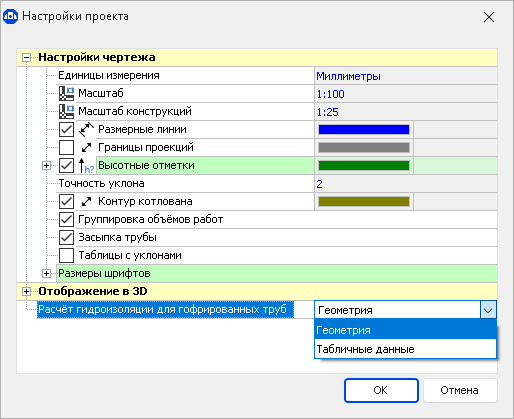

Расчёт объёмов работ по гидроизоляции для железобетонных труб всегда выполняется аналитически по реальной геометрии конструкции. Для металлических труб в настройках проекта (Главная > Настройки > Настройки проекта) в поле Расчёт гидроизоляции для гофрированных труб можно выбрать способ расчёта: по реальной геометрии или по табличным данным из типового альбома.

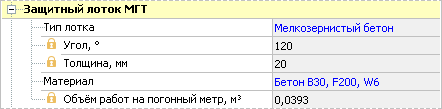

Для конструкций металлических гофрированных и стальных прямошовных труб предусмотрено наличие защитного лотка. В разделе Защитный лоток МГТ можно выбрать тип лотка и его материал. При необходимости можно скорректировать объёмы работ по устройству лотка и его геометрические параметры: угол охвата и толщину. Всё это учитывается в ведомости строительно-монтажных работ.

Параметры фундамента

При создании конструкции водопропускной трубы автоматически формируется её котлован. По умолчанию глубина котлована зависит от климатических условий и свойств грунта, которые задаются в свойствах участка проектирования. В качестве засыпки котлована используется местный грунт и песчано-гравийная смесь. При необходимости глубину котлована и способ его засыпки можно скорректировать в свойствах фундамента в разделе Фундамент.

В строке Фундамент отображается тип фундамента выбранной конструкции.
У металлических труб есть поле Звено оголовка, где отображается вид оголовочного звена: скошенный или вертикальный торец.
При наличии у трубы фундамента (монолитный фундамент или фундаментные плиты) в поле Зазор между фундаментом и звеньями можно изменять величину зазора.
У железобетонных конструкций в поле Глубина оголовочного котлована отображается глубина котлована под оголовками. Глубина котлована всегда одинакова для входного и выходного оголовков. По умолчанию она подбирается в соответствии с глубиной промерзания, указанной в свойствах участка проектирования (глубина котлована должна быть больше глубины промерзания на 0,25 м). При необходимости глубину котлована под оголовками можно изменить. Для этого нажмите на замок рядом с полем и введите нужное значение.
В группе Глубина секций трубы приведены значения глубины котлована под каждой секцией конструкции.

В группе Подготовка, слоёв (Подушка, слоёв) задаётся количество слоёв засыпки котлована, их материал и толщина. Первый слой засыпки используется в котловане под тело и под оголовки трубы, последующие слои — только под тело трубы. Максимально допустимое количество слоёв засыпки — 5, максимальная толщина одного слоя — 500 мм. При добавлении новых слоёв и изменении их толщины глубина котлована автоматически пересчитывается.
В группе Подготовка под детали трубы можно указать материал подготовки под фундаментные блоки и детали оголовков (портальные и откосные стенки). По умолчанию толщина подготовки равна 100 мм и заблокирована для изменений. Если вы увеличивали котлован под оголовки, разблокировав поле Глубина оголовочного котлована, то толщина слоя подготовки под детали трубы тоже станет доступна для редактирования, поскольку её тоже потребуется увеличить.

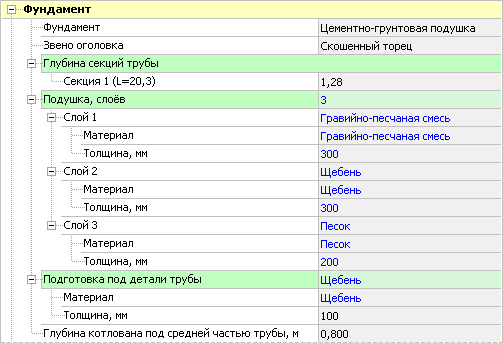

У металлических труб глубина котлована отображается в строке Глубина котлована под средней частью трубы.

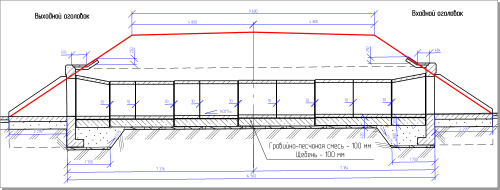

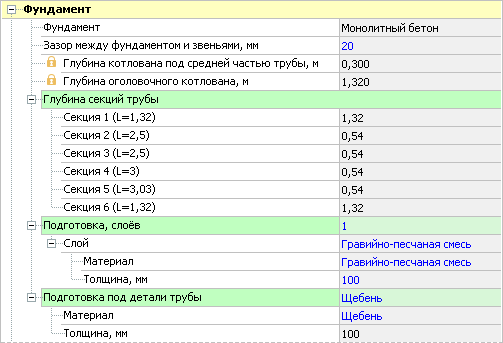

На рисунке приведена железобетонная труба на монолитном фундаменте с одним слоем подготовки из гравийно-песчаной смеси с подготовкой под детали из щебня.

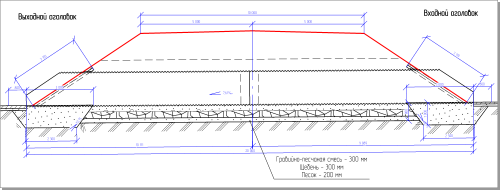

На рисунке изображена металлическая гофрированная спиральновитая труба на многослойной подушке с цементно-грунтовой перемычкой.

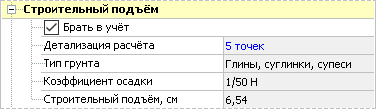

Раздел Строительный подъём содержит информацию о величине строительного подъёма, которая может быть рассчитана по точкам, привязанным к расположению звеньев, либо по произвольным точкам. Выбор количества и расположения точек расчёта осуществляется в поле Детализация расчёта. Тип грунта настраивается в свойствах участка проектирования. Коэффициент осадки зависит от типа грунта. В поле Строительный подъём отображается максимальное значение строительного подъёма в средней точке, которое корректируется на основе оценки осадки грунта. Отображение строительного подъёма на чертеже регулируется с помощью опции Брать в учёт.

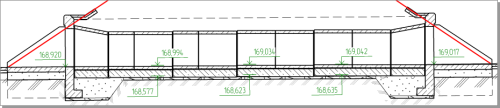

На чертеже продольного разреза трубы отображаются высотные отметки фундамента и звеньев с учётом строительного подъёма.

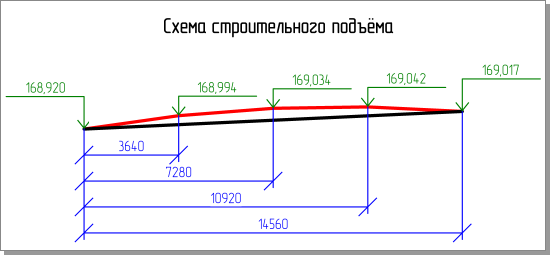

Отдельно на чертеже отображается схема строительного подъёма.

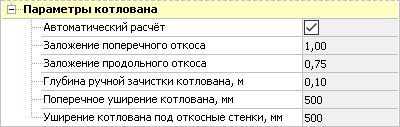

В разделе Параметры котлована отображаются основные геометрические характеристики котлована, кроме глубины, которая приведена в разделе Фундамент. Отключив опцию Автоматический расчёт, размеры котлована можно скорректировать.

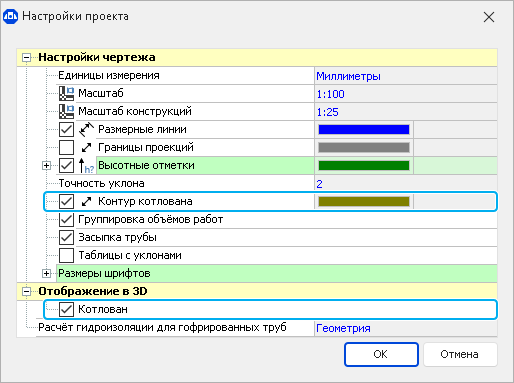

Котлован отображается на чертеже и в 3D-виде, при необходимости его можно скрыть, сняв соответствующие флаги в настройках проекта.

Параметры оголовков

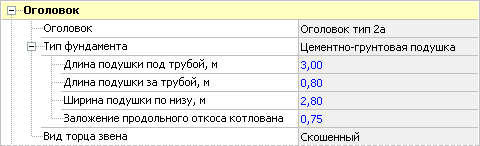

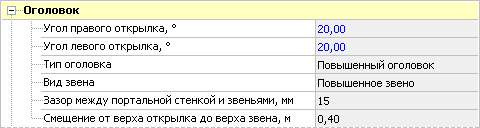

В свойствах оголовков в разделе Оголовок отображаются параметры оголовка. Для любой конструкции здесь приведены: тип оголовка и вид оголовочного звена или вид торца. Для водопропускных труб с портальными стенками выводится величина зазора между стенкой и оголовочным звеном. Для труб с откосными стенками отображается расстояние от верха открылка до верха звена, а также углы открылков. Углы открылков можно редактировать. Для металлических труб с цементно-грунтовой подушкой в этом разделе можно редактировать размеры подушки.

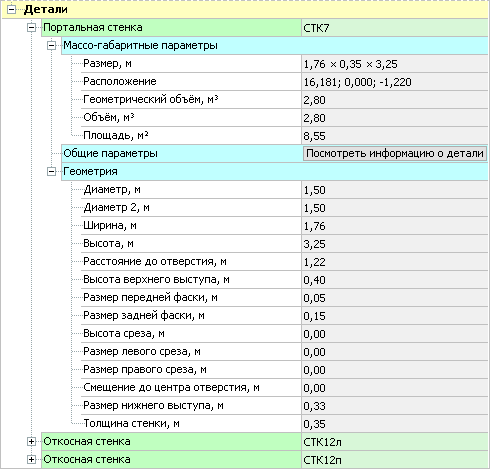

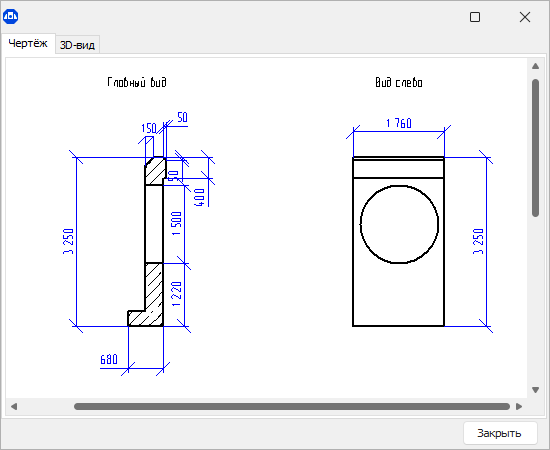

В отдельный раздел Детали вынесены параметры деталей оголовка. Если в поле Общие параметры нажать кнопку Посмотреть информацию о детали, то откроется окно, в котором можно просматривать чертёж детали и её 3D-модель.

Параметры укреплений откосов

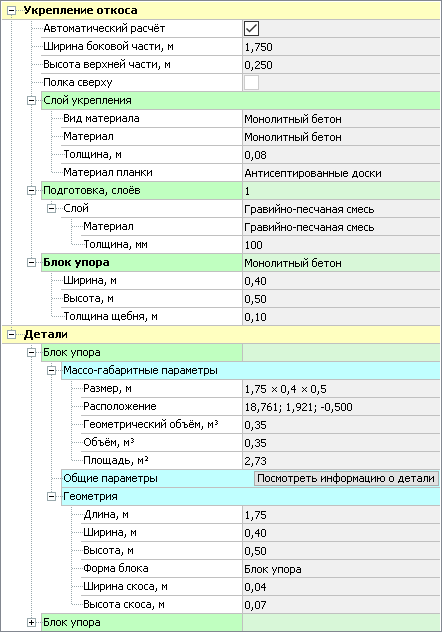

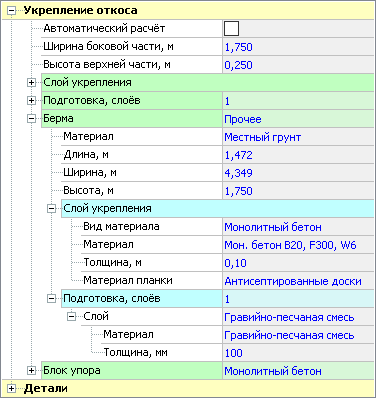

В свойствах укреплений откосов в разделе Укрепление откоса содержится информация о размерах и материалах укреплений и блоков упора. Параметры укреплений и блоков по умолчанию назначаются согласно типовому альбому. Если их требуется отредактировать, отключите опцию Автоматический расчёт.

Ширина боковой части укрепления для труб с открылками рассчитывается от края откосных стенок. Для конструкций без открылков — от края выходного звена по центру трубы. При этом для труб без откосных стенок можно запроектировать трапецеидальные укрепления с разной шириной по низу и по верху.
В поле Высота верхней части задаётся высота укрепления над трубой. Для входного оголовка она зависит от подпора перед трубой, который можно указать в свойствах участка проектирования.

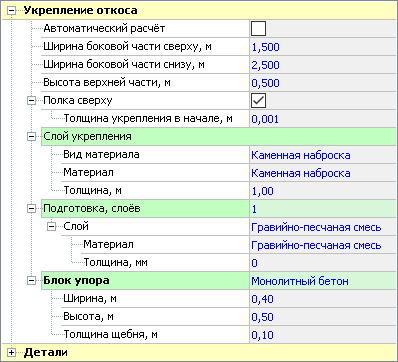

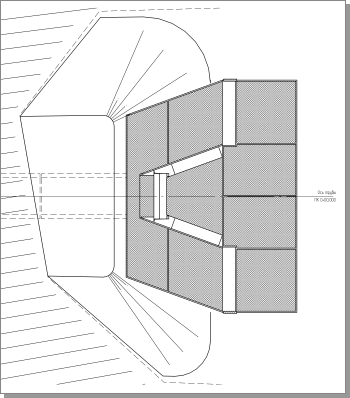

При проектировании укреплений каменной наброской установите флаг Полка сверху и скорректируйте геометрию верха укрепления при помощи параметра Толщина укрепления в начале.
В группе Слой укрепления задаётся материал и толщина укреплённого слоя. Если укрепление выполняется монолитным бетоном, то дополнительно можно задать материал разделительных планок: антисептированные доски или асфальтовые планки. Материал планок учитывается в ведомости строительно-монтажных работ. Если в качестве укрепления выбраны сборные железобетонные плиты, то для них можно указать размер плиты.
В группе Подготовка, слоёв можно указать количество слоёв подготовки под укрепление, их материал и толщину.
В группе Блок упора задаются размеры блоков и толщина щебёночной подготовки под них. Более подробная информация о блоках упора отображается ниже в разделе Детали.

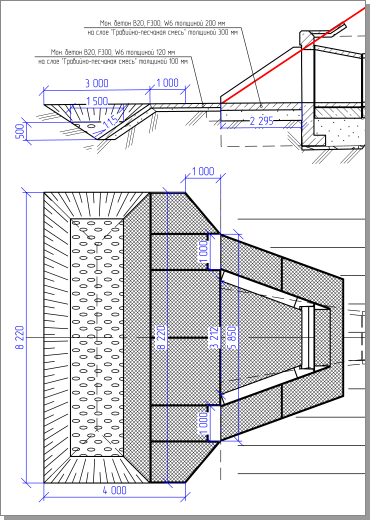

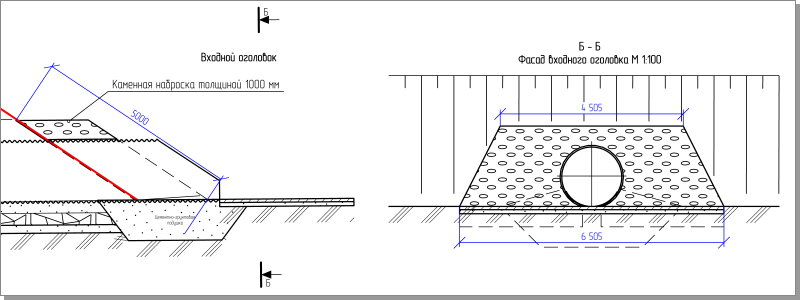

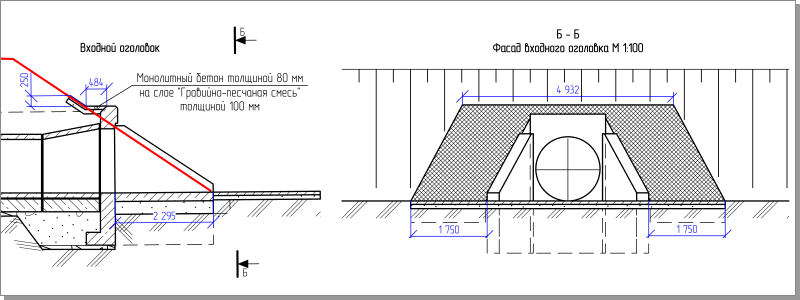

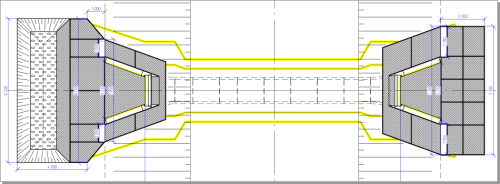

На рисунках приведена железобетонная труба шифра 1484 с укреплением откоса из монолитного бетона с параметрами, заданными по умолчанию, и металлическая труба серии 3.501.3–187.10 с укреплением откоса каменной наброской с параметрами, заданными вручную.

Параметры укреплений русел

При создании варианта конструкции трубы размеры укреплений русла подбираются по таблицам типовой серии 3.501.1-156 «Укрепления русел, конусов и откосов насыпи у малых и средних мостов и водопропускных труб» в соответствии с заданным в свойствах участка проектирования расчётным расходом. При необходимости настроить параметры укреплений можно вручную. Для этого в их свойствах отключите опцию Автоматический расчёт.

Ширину укрепления можно настроить, изменяя значение в поле Ширина боковой части.
Для укрепления выходного русла в поле Уширение в конце можно настроить ширину укрепления перед гасителем.
В поле Длина задаётся длина укрепления без учёта гасителя.
При проектировании конструкции в суровых условиях или на слабых грунтах котлован под укрепление русла может закладываться на значительную глубину. В таком случае можно предусмотреть заложение стенок котлована, установив флаг Котлован с заложением.

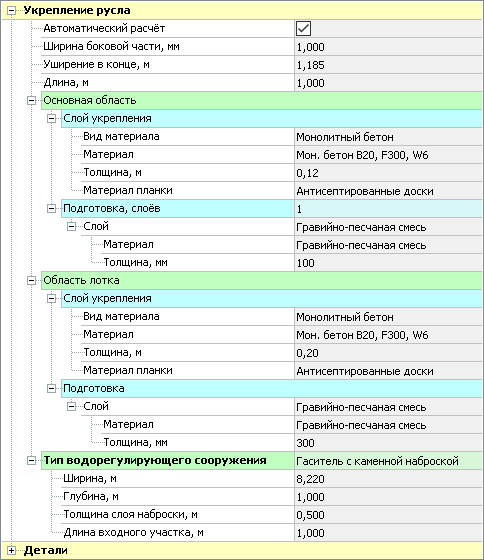

В группе Основная область для основной части укрепления можно указать материал и толщину укреплённого слоя, количество слоёв подготовки, их материал и толщину.
Группа Область лотка содержит параметры укрепления русла между откосными стенками.
В группе Тип водорегулирующего сооружения можно отредактировать параметры гасителя или указать, что водорегулирующее сооружение отсутствует.
