Создание линий совмещения листов

Для двух смежных листов чертежа может быть создана линия совмещения, которая определённым образом подписывается на чертеже и по которой обрезается изображение на краю листа. Для создания линий совмещения реализовано два режима: Произвольно и Перпендикулярно трассе. Эти режимы расположены в выпадающем меню кнопки Чертежи и ведомости > Подготовка плана >  Линии совмещения.

• При выборе варианта Произвольно щелчками мыши укажите начальную и конечную точки линии в области перекрытия двух смежных листов.

• В режиме Перпендикулярно трассе на плане отображается предварительно отрисованная линия совмещения листов, расположенная перпендикулярно оси трассы. Щелчком мыши зафиксируйте нужное положение линии совмещения.

Чтобы отредактировать положение линии, включите один из описанных выше режимов, выделите линию на плане и переместите с помощью управляющих точек.

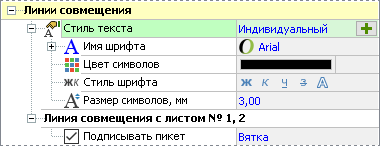

Линии совмещения листов имеют настраиваемые параметры. Щёлкните мышью на объекте Листы чертежа в дереве проекта — в инспекторе объектов появятся свойства линий совмещения листов.

• В разделе Стиль текста можно указать шрифт, цвет, стиль и размер символов для подписи линий совмещения листов.

• На линии совмещения может быть подписан пикет трассы в том месте, где трасса обрезается линией совмещения. Для этого нужно включить опцию Подписывать пикет и выбрать нужную трассу.
