Создание листов чертежа

Чтобы разместить чертёж плана на нескольких листах, необходимо сначала выполнить разбивку плана на листы. Создание и редактирование листов осуществляется в режиме Чертежи и ведомости > Подготовка плана >  Листы чертежа.

Новый лист создаётся двойным щелчком мыши на плане (центр листа). Чтобы переместить лист, выделите его и перетащите на новое место.

Для поворота выделенного листа поместите указатель мыши в один из его углов и, после того как указатель изменит свой вид, поверните лист.

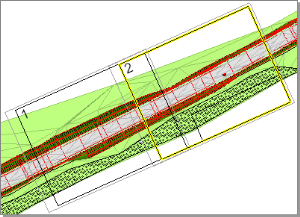

Создайте на плане необходимое количество листов, покрывающих интересующую область плана проекта. Располагайте смежные листы с нахлёстом, чтобы в области перекрытия можно было создать линию совмещения листов.

Свойства выделенного листа чертежа отображаются в инспекторе объектов.

• В поле Размер листа можно выбрать один из стандартных размеров листа.

• Чтобы определить пользовательский размер листа, укажите его ширину и высоту в соответствующих полях.

• Ориентация листа (книжная или альбомная) задаётся в поле Ориентация.

• В поле Угол поворота можно задать точное значение угла поворота листа.

• Задать значения полей листа можно в разделе Поля. Кнопка Использовать стандартные позволяет восстановить значения полей по умолчанию.

• Чтобы визуально оценить, какая часть чертежа будет перекрыта штампом, выберите подходящий вариант штампа в поле Место под штамп. Если выбран вариант Нет, штамп на листе отображаться не будет.
