Автоматическое создание листов чертежа

В системе IndorCAD предусмотрена возможность автоматического создания листов чертежа вдоль выбранной трассы проекта.

Чтобы выполнить эту операцию, перейдите на вкладку Чертежи и ведомости > Подготовка плана и нажмите кнопку Разбить трассу на листы. Кнопка может быть неактивна, если в проекте нет трасс или активна трасса, не разбитая на поперечные профили.

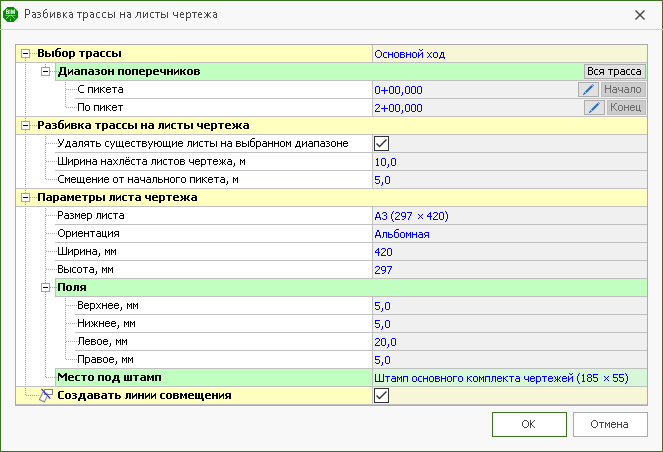

В появившемся диалоговом окне настройте параметры разбивки трассы на листы. На плане в режиме предпросмотра отображаются листы чертежа и линии совмещения, что позволяет визуально оценить задаваемые настройки.

  • Трасса. По умолчанию листы формируются вдоль активной трассы. При необходимости измените трассу, выбрав её из выпадающего списка в поле Выбор трассы. На выбор доступны только трассы, разбитые на поперечные профили. Скорректировать участок трассы, по которому строятся листы чертежа, можно в разделе Диапазон поперечников.

  • Дополнительные параметры разбивки.

    • В поле Ширина нахлёста листов чертежа определите, насколько могут пересекаться соседние листы чертежа. При расчёте пересечения учитываются края рабочей области листов без полей.

    • При повторной разбивке на листы можно удалить результаты предыдущей разбивки. Для этого включите опцию Удалять существующие листы на выбранном диапазоне.

    • Измените значение в поле Смещение от начального пикета, чтобы сдвинуть первый лист чертежа от выбранного в разделе Диапазон поперечников начального пикета.

  • Параметры листа чертежа. В этом разделе собраны настройки создаваемых листов чертежа.

    • В поле Размер листа выберите один из стандартных размеров (от А4 до А0). Чтобы задать пользовательский размер листа, укажите его ширину и высоту в соответствующих полях, расположенных ниже.

    • Выберите ориентацию листа: книжную или альбомную.

    • Задать значения полей листа можно в разделе Поля. Если значения полей были изменены, кнопка Использовать стандартные позволяет восстановить значения полей по умолчанию.

    • Чтобы визуально оценить, какая часть чертежа будет перекрыта штампом, выберите подходящий вариант в поле Место под штамп. Если выбран вариант Нет, штамп на листе отображаться не будет.

  • Линии совмещения. Чтобы между листами чертежа автоматически были добавлены линии совмещения, включите опцию Создавать линии совмещения.

Совет. Чтобы заданные параметры применялись при разбивке на листы других трасс проекта, нажмите кнопку Сохранить по умолчанию в поле Параметры листа чертежа.

Нажмите OK, чтобы добавить в проект листы чертежа.

После создания добавленные автоматически листы чертежа можно редактировать индивидуально в режиме редактирования листов. Для этого на вкладке Чертежи и ведомости нажмите кнопку Листы чертежа и выделите лист на плане.

Чтобы выделить все листы, автоматически созданные по заданной трассе, выделите один из таких листов и в контекстном меню выберите пункт Выделить все по объекту.

Чтобы изменить параметры разбивки трассы на листы, повторно выполните операцию Разбить трассу на листы.
