Вычисление объёмов по сетке

В системе IndorCAD реализован инструмент, позволяющий рассчитывать объёмы земляных работ по сетке на заданном участке плана. Сетка объёмов позволяет узнать следующую информацию: высотные отметки двух поверхностей в узлах сетки, рабочие отметки (разность высотных отметок в этих точках), линию нулевых работ. Для каждой ячейки сетки отображаются объёмы работ по засыпке и срезке. Кроме этого, вычисляются суммарные объёмы работ по каждой строке и столбцу сетки.

Создание и редактирование сетки объёмов

Для создания на плане сетки объёмов включите режим Проект > Объёмы >  Сетки объёмов.

Щелчком мыши укажите положение сетки на плане. По умолчанию сетка объёмов создаётся размером 3х3 ячейки, высота и ширина каждой ячейки сетки равна 20 м. Под сеткой отображается таблица с суммарными объёмами насыпи и выемки по каждой строке, а также суммарными объёмами по всей сетке.

Для построения сетки объёмов задаются два слоя: Верхняя поверхность и Нижняя поверхность.

Ниже на рисунке показана отдельная ячейка сетки. В узле сетки отображаются три отметки: Z-отметка Верхней поверхности (справа вверху), Z-отметка Нижней поверхности (справа внизу), а также рабочая отметка — значение разности отметок поверхностей в этой точке (слева вверху). Внутри ячейки чёрной сплошной линией показана линия нулевых работ; положительное значение объёма означает объём засыпки, отрицательное значение — объём срезки.

Переместить сетку объёмов можно, ухватив её за внутреннюю область (не на угловых точках). Чтобы изменить количество ячеек в сетке объёмов, растяните её за одну из угловых точек. Обратите внимание, что размер ячеек сетки при этом не изменится. Также можно повернуть сетку на произвольный угол за управляющую точку поворота.

Свойства сетки объёмов

Свойства выделенной сетки объёмов отображаются в инспекторе объектов.

  • Укажите Верхнюю поверхность и Нижнюю поверхность, используемые для вычисления объёмов по сетке. При необходимости для поверхностей можно задать параметр Вертикальное смещение. Он позволяет, например, вычислить земляные работы без учёта устройства покрытия.

  • Ширина и высота ячейки. Установите в этих полях необходимую высоту и ширину ячеек сетки объёмов.

  • Угол поворота. В этом поле можно задать точный угол поворота сетки объёмов.

  • Вычисление объёмов может производиться двумя способами.

    • По умолчанию выбран способ вычисления По разности поверхностей — в этом случае подсчёт объёмов насыпи и выемки выполняется через вычисление разности заданных поверхностей.

    • Можно выбрать способ По средней отметке — в этом случае сначала складываются значения разности Z-отметок верхней и нижней поверхностей в углах сетки, полученная сумма делится на четыре. Таким образом вычисляется средняя толщина слоя в ячейке сетки. Затем она умножается на площадь ячейки. Обратите внимание, что данный способ расчёта является неточным. Информация о погрешности вычисления в процентах выводится в инспекторе объектов.

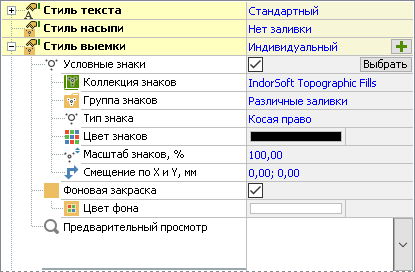

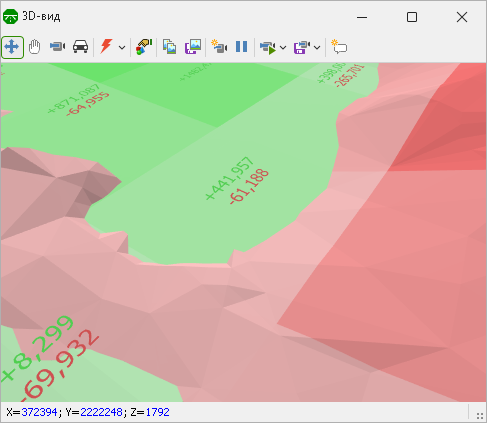

  • Видимость подписей. В разделе Параметры отображения можно включить/отключить видимость подписей Z-отметок, подписей объёмов, а также настроить стиль их отображения. Дополнительно можно выбрать цвет подписей отметок верхней и нижней поверхности, разности поверхностей и значений объёмов насыпи и выемки.

  • Положение сумм объёмов. Таблица со значениями суммарных объёмов по столбцам может располагаться сверху или снизу относительно сетки объёмов. Выберите подходящее положение из списка Сумма столбцов. Чтобы отключить отображение таблицы с суммарными объёмами, снимите галочку в разделе Суммы объёмов.

  • Ячейки сетки, не содержащие данных, могут не отображаться на плане. Для этого включите опцию Скрывать пустые ячейки.

  • Опция Отображать дополнительные отметки позволяет включить подписи отметок на пересечении границ поверхности и ячеек сетки.
