Добавление грунтов в библиотеку

Добавить грунты в библиотеку можно следующими способами:

  • выбрать из списка грунтов по ГОСТ Р 21.302–2021;

  • импортировать из текстового файла;

  • импортировать из проекта IndorCAD.

Ниже рассматривается каждый из этих вариантов.

Замечание. При открытии проектов IndorCAD, в которых был задан и настроен классификатор грунтов, грунты, имеющие номер ИГЭ, автоматически добавляются в библиотеку.

Добавление грунта по ГОСТ Р 21.302–2021

В системе предусмотрен список грунтов, соответствующий ГОСТ Р 21.302–2021, — так называемая библиотека стандартных грунтов. Чтобы добавить в рабочую библиотеку грунты из этого списка, нажмите на панели инструментов кнопку Добавить грунт из стандартной библиотеки грунтов.

Грунты здесь разделены на классы: скальные, дисперсные, мёрзлые и техногенные. Для каждого грунта задана штриховка, указанная в ГОСТ Р 21.302–2021.

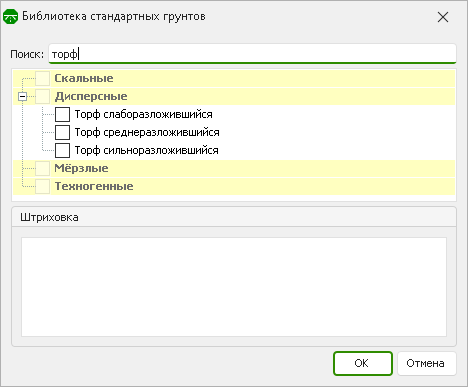

Отметьте в этом окне грунты, которые необходимо включить в библиотеку. Для быстрого поиска грунта в списке начните вводить его название в поле поиска. В списке останутся только грунты, подходящие под условие поиска.

Чтобы добавить выбранные грунты в библиотеку, нажмите ОК. В библиотеке грунтов появляется соответствующий список, содержащий названия грунтов и их штриховки. О том, как внести в таблицу другую информацию о грунтах, рассказывается в следующем разделе (см. раздел Заполнение данных о грунтах).

Импорт грунтов из текстовых файлов

В системе предусмотрен импорт данных о грунтах из текстового файла формата TXT или CSV. В текстовом файле информация о грунтах должна быть введена построчно. Данные в строке могут отделяться пробелами, символами табуляции, запятыми и другими специальными символами-разделителями. Несколько первых строк могут быть комментарием к содержимому файла.

Чтобы загрузить грунты из текстового файла, на панели инструментов библиотеки грунтов нажмите кнопку Импортировать данные в библиотеку грунтов из текстового файла. Выберите в появившемся диалоговом окне файл с данными о грунтах и нажмите Открыть.

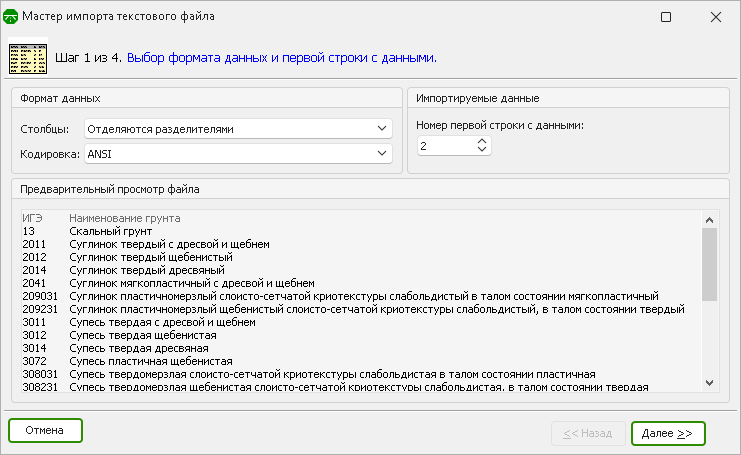

Появляется окно мастера импорта текстового файла. На первом шаге укажите общую информацию о представлении данных в файле:

  • Формат данных. Если значения полей данных отделяются символами-разделителями (пробелами, запятыми и т.д.), выберите в строке Столбцы вариант Отделяются разделителями. Вариант Фиксированная ширина столбцов используется в том случае, когда каждый столбец данных имеет заданную ширину.

  • Кодировка текстового файла. Если заданная кодировка не соответствует кодировке, в которой сохранён текстовый файл, данные могут быть прочитаны неверно.

  • Номер строки с данными для импорта. Если первые строки текстового документа содержат комментарии к столбцам, а сама информация о грунтах располагается ниже, необходимо указать, с какой строки начинать импорт.

Перейдите ко второму шагу, нажав кнопку Далее.

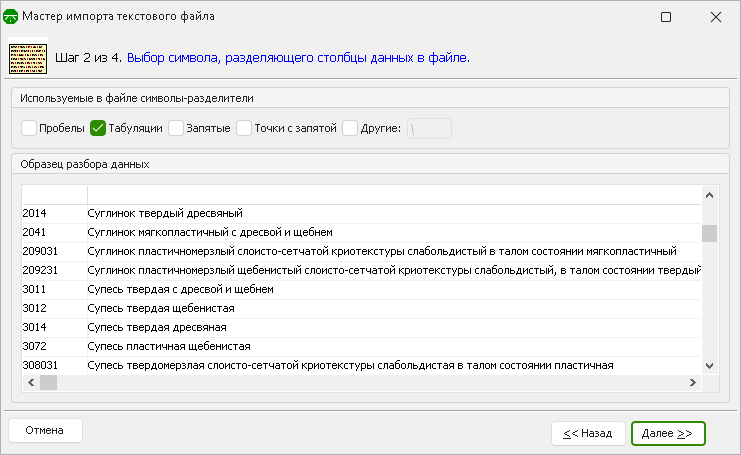

Параметры импорта, которые определяются на втором шаге мастера, зависят от выбранного формата данных.

  • Фиксированная ширина столбцов. Если выбран формат с фиксированной шириной столбцов, то на втором шаге мастера необходимо определить количество и ширину полей, т.е. указать, как строку следует разбивать на столбцы.

    В первой строке таблицы Образец разбора данных вертикальные линии обозначают конец столбца. Чтобы добавить или удалить линию-разделитель, воспользуйтесь кнопками Добавить и Удалить. Установить ширину столбца можно двумя способами:

    • выделить любую ячейку столбца и указать ширину столбца в поле Ширина;

    • переместить линию-разделитель с помощью мыши. Для этого поместите указатель мыши на линию и перетащите её, удерживая нажатой кнопку мыши.

  • Формат с разделителями. Если выбран формат с разделителями, то на втором шаге мастера необходимо установить, какие символы-разделители используются в текстовом файле. В качестве символов-разделителей можно выбрать пробел, табуляцию, запятую или точку с запятой, а также задать любой другой символ в поле Другие. Результат разделения на столбцы отображается в таблице Образец разбора данных.

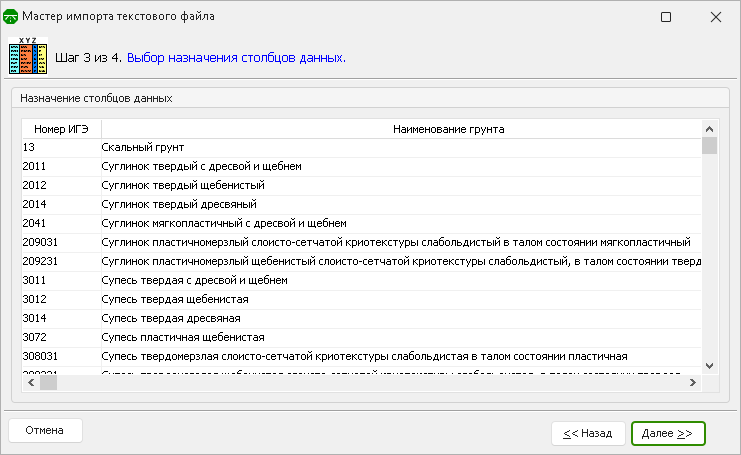

На третьем шаге мастера импорта требуется назначить типы столбцам данных в файле. Для этого щёлкните мышью на названии столбца и выберите тип столбца из раскрывающегося списка. Если тип столбца не задан, то данные из этого столбца не импортируются.

Замечание. При выборе типов столбцов в списке доступны те параметры, которые на момент импорта отображаются в библиотеке грунтов. По умолчанию это Номер ИГЭ, Наименование грунта, Описание, Геологический индекс, Группа по разработке, Комментарий.
Поэтому если в текстовом файле содержатся и другие данные, например показатели состава и свойств грунтов, перед импортом добавьте соответствующие столбцы в библиотеку. Подробности о добавлении показателей грунтов в библиотеку см в разделе Заполнение данных о грунтах.

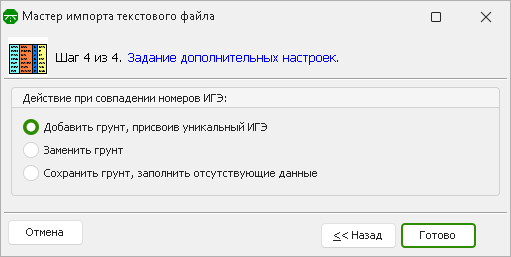

На четвёртом шаге требуется выбрать, как импортировать данные грунтов, номера ИГЭ которых уже есть в библиотеке.

  • Добавить грунт, присвоив уникальный ИГЭ. Данные грунта, уже внесённые в библиотеку, не изменяются. Грунт из текстового файла добавляется в библиотеку с новым номером ИГЭ.

  • Заменить грунт. Данные грунта в библиотеке заменяются данными грунта из текстового файла.

  • Сохранить грунт, заполнить отсутствующие данные. Импортируются только те данные о грунте, которых не было в библиотеке на момент импорта.

Импорт грунтов из проекта IndorCAD

В библиотеку можно добавить грунты из других проектов IndorCAD. Для этого нажмите на панели инструментов библиотеки кнопку Импортировать грунты из файла проекта IndorCAD и выберите проект IndorCAD (файл с расширением DMS).

Далее появляется диалоговое окно, в котором отображается список доступных для импорта грунтов: их ИГЭ и название. Выберите необходимые грунты и нажмите ОК.

Замечание. Обратите внимание, в списке грунтов, доступных для импорта, отображаются только те грунты, для которых в выбранном проекте IndorCAD был задан номер ИГЭ. В процессе импорта передаются данные и из библиотеки грунтов, и из классификаторов грунтов, которые использовались в системе IndorCAD до октября 2024 года.

Редактирование списка грунтов

Для работы со списком грунтов предназначены кнопки на панели инструментов библиотеки и предусмотрена возможность фильтрации.

  • Чтобы изменить порядок расположения грунтов в библиотеке, выделите грунт в таблице и используйте кнопки на панели инструментов Переместить грунт выше и Переместить грунт ниже.

  • Чтобы удалить выделенный грунт из библиотеки, нажмите кнопку Удалить грунт из библиотеки грунтов.

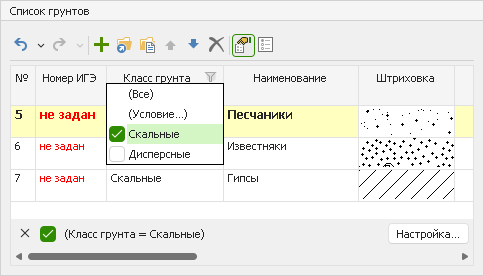

  • В зависимости от решаемых в данный момент задач можно корректировать список грунтов, отображаемых в библиотеке. Для этого нажмите на значок фильтра в шапке таблицы и отметьте характеристики, грунты с которыми должны остаться в таблице. Другие грунты будут временно скрыты.

Условия фильтрации отображаются в нижней части окна библиотеки. Чтобы снять фильтр, закройте панель с условиями поиска.
