Отображение геологических данных в сечениях

Если на плане нанесены скважины и по ним занесена необходимая информация, то в продольном и поперечном профилях, а также в произвольном сечении можно просмотреть геологические разрезы скважин.

Чтобы настроить параметры отображения скважин в сечениях, щёлкните мышью на объекте Геология в дереве проекта — в инспекторе объектов появятся нужные свойства.

• Чтобы скважины и слои грунтов отображались в сечениях, установите флаг Отображать геологию в сечениях.

• Отображение скважины в разрезе зависит от того, на каком расстоянии она находится от оси разреза.

  • Если скважина удалена от оси разреза на меньшее расстояние, чем значение Ширины полосы близких выработок, то такая скважина отображается в разрезе сплошными линиями.

  • Если скважина удалена от оси разреза на расстояние, большее значения Ширины полосы снесённых выработок, то она в разрезах не отображается.

  • Если скважина удалена от оси разреза на расстояние, меньшее значения Ширины полосы снесённых выработок, но большее Ширины полосы близких выработок, то такая скважина отображается в разрезе, но пунктирными линиями.

• В разделе Элементы отображения выбирается, какие параметры скважин будут отображаться в разрезах.

  • Точки опробования грунта и Уровни грунтовых вод. Эти параметры отображаются в разрезах слева от скважины. Условный знак отображения точки опробования грунта определяется видом пробы. Для грунтовых вод отображается уровень при появлении и установившийся уровень воды.

  • Обозначение слоёв грунта. В качестве подписей грунтов в разрезах могут использоваться наименования грунтов или их консистенции, а также могут использоваться только дополнительные данные, которые указываются ниже.

  • Дополнительные данные по слоям грунта. Для каждого слоя грунта в разрезе можно также выводить геологический индекс, номер ИГЭ и группу грунтов по разработке.

На основе введённой информации о литологическом строении скважин строится объёмная геологическая модель, показывающая положение геологических слоёв в зоне изысканий. Объёмная модель позволяет построить сечение геологии по любой линии разреза.

Таким образом, становится возможным оценивать положение и характеристики геологических слоёв в любой проекции: продольном профиле трассы, поперечных профилях трассы или произвольном сечении поверхности.

Чтобы включить отображение геологических слоёв в сечениях, в разделе Параметры отображения установите флаг Отображать слои в сечениях.

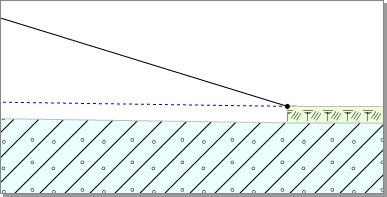

По умолчанию каждый геологический слой имеет в сечении свой цвет и штриховку. Цвета закраски и штриховка слоёв настраиваются в Редакторе классификаторов грунтов. Чтобы отключить закраску и штриховку, снимите флаг Закрашивать слои или Отображать штриховку соответственно.

Если установлен флаг Совмещать абсолютные отметки с осью разреза, то устье скважины в разрезах отображается на уровне оси разреза. В противном случае устье скважины проецируется на ось разреза.

Чтобы колонки отображались в 3D-виде, включите опцию Отображать скважины и задайте их диаметр в поле Диаметр.

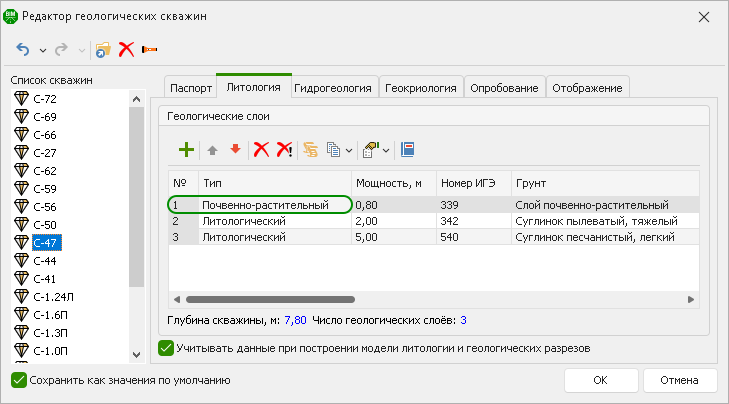

Объёмная геологическая модель динамически изменяется при изменении литологического строения скважин, что позволяет при необходимости корректировать геологическую модель. Например, при изменении грунта или мощности какого-либо слоя скважины изменится не только отображение скважины в сечениях, но и расположение геологических слоёв. Если необходимо отредактировать геологические слои вручную, это можно сделать на этапе оформления и доработки чертежа.

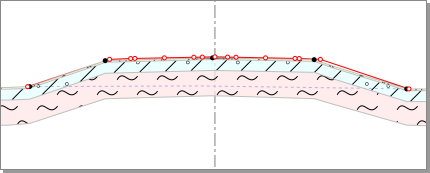

Построение геологических слоёв в сечениях может осуществляться по трёхмерной модели или по колонкам. В первую очередь определите способ построения слоёв в продольном профиле: по колонкам или по трёхмерной модели. В случае построения по колонкам модель строится путём соединения прямыми линиями верха/низа одноимённых геологических слоёв. Этот способ построения предпочтителен в том случае, когда скважины расположены линейно вдоль оси трассы. Вариант По трёхмерной модели предпочтительно использовать в том случае, когда колонки равномерно рассредоточены на некоторой площади (например, когда выполняется проектирование не линейных, а площадных объектов).

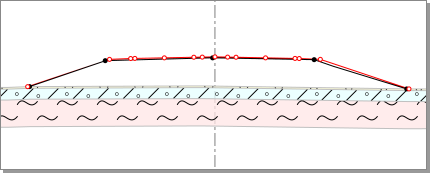

Для отображения геологических слоёв в поперечных профилях можно выбрать такой же способ построения слоёв, который установлен для продольного профиля (по колонкам или трёхмерной модели). При выборе варианта По продольному профилю на поперечники распространяется мощность геологических слоёв с продольного профиля. Скважины при этом на поперечниках не отображаются.

В инспекторе объектов доступен список всех скважин в текущем слое. Чтобы отсортировать элементы списка, нажмите кнопку Сортировать... и выберите способ сортировки: По номеру, По пикету или По глубине.

Также доступен экспорт трёхмерных моделей скважин в формате OBJ, IFC, 3DS, FBX, DXF/DWG. Нажмите кнопку Экспорт моделей и выберите, какие объекты нужно экспортировать (только выделенные или все) и в каком формате.
