Создание скважины

Чтобы создать геологическую скважину на плане, нажмите кнопку Главная > Ситуация >  Геология и в выпадающем меню включите режим  Геологические скважины. Двойным щелчком мыши укажите положение скважины на плане. В активном слое появится новая скважина. Она автоматически становится выделенной и доступной для редактирования.

Также можно преобразовать точку в скважину. Для этого в контекстном меню точки выберите в разделе Преобразовать в пункт Геологические скважины.

При создании в активном слое скважины в дереве проекта в составе этого слоя появляется новый объект Геология. В скобках рядом с этим объектом отображается общее количество скважин в слое. Видимость всех скважин на плане можно отключить, сняв флаг видимости рядом с объектом Геология.

Группировка скважин

При работе с большим количеством геологических скважин удобно объединять их в пользовательские группы. Создать новую группу можно двумя способами.

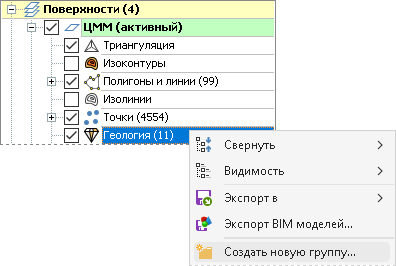

1. Откройте контекстное меню объекта Геология в дереве проекта и выберите пункт Создать новую группу... В диалоговом окне введите имя новой группы.

Чтобы переместить скважину в нужную группу, выделите её, после чего в инспекторе объектов в поле Группа выберите одну из существующих групп.

2. В свойствах выделенной скважины в поле Группа введите имя новой группы и завершите ввод нажатием клавиши Enter. При этом будет создана новая группа, и в неё переместится выделенная скважина.
