Отсечение поверхности

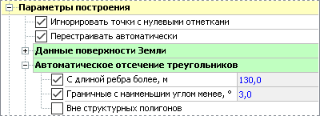

Часть граничных треугольников триангуляции, как правило, является «лишней»: такие треугольники можно определить по критерию длины ребра и наименьшего угла. Функции автоматического отсечения треугольников расположены в свойствах триангуляции в инспекторе объектов в разделе Параметры построения. Чтобы автоматически отсечь треугольники с очень длинными рёбрами, установите опцию С длиной ребра более и укажите предельную длину ребра. Также можно отсечь Граничные треугольники с наименьшим углом менее, чем заданный. Кроме того, при необходимости можно включить настройку отсечения Вне структурных полигонов: она позволяет отсечь всю поверхность за пределами структурных полигонов слоя.

Для задания невидимых треугольников на плане вручную необходимо провести специальные линии (линии отсечения), пересекающие рёбра треугольников, — эти треугольники станут невидимыми. Как правило, отсечение треугольников в ручном режиме выполняется для «лишних» треугольников, которые не были отсечены автоматически по заданным критериям. Чтобы включить режим задания невидимых треугольников, нажмите кнопку Поверхность > Правка триангуляции >  Отсечение поверхности.

Щелчками мыши проведите линию отсечения таким образом, чтобы она пересекала рёбра «ненужных» треугольников. Повторным щелчком мыши на последней точке завершите создание линии.

Линии отсечения являются вспомогательными и не должны отображаться на плане, если с ними не ведётся работа. Поэтому они исчезают сразу, как только включается другой режим работы.

Чтобы увидеть линии отсечения, раскройте выпадающее меню кнопки  Отсечение поверхности и включите опцию Временно отобразить линии отсечения поверхности. Линии будут видны и доступны для редактирования в течение 30 секунд.
