Вставка DWG-файла как подложки

Чтобы добавить в проект подложку в формате DWG/DXF, нажмите кнопку Данные > Вставка >  Чертёж AutoCAD. В диалоговом окне открытия файла выделите нужный файл, после чего нажмите кнопку Открыть.

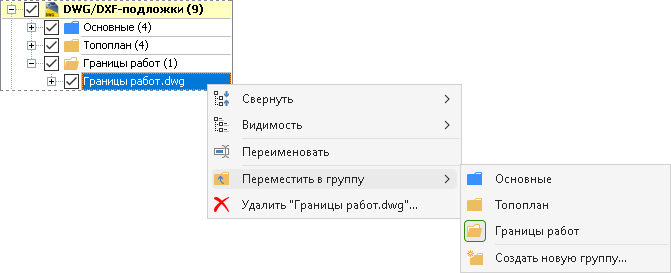

После импорта файла в дереве проекта появляется новый объект: DWG/DXF-подложки, внутри которого расположена подложка с указанием имени исходного файла. Полный путь к исходному файлу отображается в подсказке.

В составе подложки отображаются слои исходного файла, видимостью которых можно управлять, устанавливая или снимая флажки видимости. Слои, не содержащие ни одного объекта, не отображаются в дереве проекта.

В свойствах подложки в инспекторе объектов можно выбрать расположение подложки — в отдельном файле или в файле проекта. По умолчанию она хранится в отдельном файле, путь к которому отображается в поле Файл. Нажав кнопку , можно выбрать другой файл подложки в диалоговом окне. В этом случае текущая подложка будет заменена на выбранную.

Программа автоматически обновляет подложку в случае внесения изменений в исходный файл. Нажатием кнопки  Перезагрузить файл чертежа можно принудительно обновить файл подложки.

Если проект нужно открыть, например, на другом компьютере, то доступ к файлу подложки может быть потерян. Избежать этого можно, сохранив подложку непосредственно в файл проекта. Это увеличит размер файла проекта, однако позволит корректно отображать такую подложку при отсутствии доступа к DXF-/DWG-файлу. Чтобы сохранить подложку в файл проекта, нажмите кнопку В проект.

Подложку, хранящуюся в файле проекта, можно сохранить в отдельный DXF-/DWG-файл, нажав кнопку Сохранить в файл... и указав имя файла в диалоговом окне.

Замечание. При открытии чертежа AutoCAD анализируются его габариты. Если подложка слишком растянута (более чем на 1000 км по ширине или высоте), выдаётся соответствующее предупреждение. Чаще всего это означает, что в DXF-/DWG-файле содержатся «лишние» данные, расположенные на большом расстоянии от основного чертежа. В общем случае не рекомендуется добавлять такие подложки в проект, т.к. их наличие влияет на границы рабочей области в IndorCAD и может привести к сложностям при формировании чертежа плана. Рекомендуется отказаться от открытия такого файла и удалить из него объекты, растягивающие чертёж, перед повторным добавлением.
Если подложка с большими габаритами всё же загружена в проект, предупреждение будет появляться каждый раз при открытии проекта. Чтобы этого избежать, в свойствах подложки установите опцию Не показывать предупреждение при большом размере подложки.

Смена системы координат DWG-подложки

Напомним, что система IndorCAD работает с геодезической системой координат (ось X — вверх, ось Y — вправо), а в системе AutoCAD по умолчанию используется математическая система координат (ось X — вправо, ось Y — вверх). Учитывая этот факт, система IndorCAD принимает все файлы, импортированные из AutoCAD, за выполненные в математической системе координат и адаптирует их к отображению в геодезических координатах. Поэтому при вставке файла в формате DXF/DWG в систему IndorCAD он не переворачивается.

Если же чертёж в AutoCAD изначально был выполнен правильно (в геодезической системе координат), то при импорте файла окажется, что оси системы координат перевёрнуты. Чтобы исправить эту ситуацию, смените систему координат DWG-подложки.

Для этого откройте контекстное меню DWG-подложки в дереве проекта, а затем выберите пункт  Система координат файла >  Геодезическая.

Привязка к объектам DWG-подложки

При нанесении векторного изображения поверх DWG-подложки удобно использовать привязку, позволяющую наиболее точно повторить объекты подложки. По умолчанию возможность привязки к объектам подложки выключена, однако всегда можно выборочно указать те слои, к объектам которых нужно привязываться. Чтобы разрешить/запретить привязку, откройте контекстное меню нужного слоя в дереве проекта и включите/отключите режим  Разрешить привязку. Названия слоёв с разрешённой привязкой отображаются в дереве проекта жирным шрифтом.

Чтобы отключить возможность привязки сразу у всех слоёв подложки, выберите в контекстном меню подложки пункт  Отключить привязку.

Замечание. Перед выполнением действий с привязкой к объектам подложки не забудьте включить режим привязки к объектам: кнопка  Разрешить привязку к объектам на панели быстрого доступа.

Прозрачность DWG-подложки

Чтобы подложка не перекрывала другие объекты в проекте, ей можно задать прозрачность. В свойствах подложки в поле Прозрачность подберите необходимое значение.
