Выделение объектов

Выделение и редактирование любых объектов выполняется в режиме  Выделение объектов. Он расположен на вкладке Главная в группе Редактирование и поиск. Перейти в данный режим из любого другого режима системы можно клавишей Esc.

Выборочное выделение объектов

Если навести указатель мыши на какой-либо объект, он подсветится. Чтобы выделить подсвеченный объект, щёлкните на нём мышью.



Если на плане уже выделен какой-то объект, то в режиме Выделение объектов подсвечиваются и могут быть выделены только объекты такого же типа.

Последовательное выделение нескольких объектов

Чтобы выделить несколько объектов одного типа, щёлкните мышью на первом объекте, а затем, удерживая нажатой клавишу Shift, — на втором объекте и т.д.



Выделение объектов прямоугольной рамкой и по заданному контуру

Несколько объектов можно выделить, растянув вокруг них прямоугольную рамку. Если в рамку попадают объекты разных типов, то появляется выпадающее меню, где нужно уточнить тип выделяемых объектов.



Помимо прямоугольной рамки, можно использовать другой контур для выделения объектов. Для этого раскройте выпадающее меню кнопки  Выделение объектов и выберите один из контуров выделения.

Внутри многоугольника — выделяются объекты, полностью попавшие в указанный многоугольный контур.

 По многоугольнику — выделяются объекты, попавшие (возможно, частично) в указанный многоугольный контур.

Внутри круга — выделяются объекты, полностью попавшие в указанный контур окружности.

 По кругу — выделяются объекты, попавшие (возможно, частично) в указанный контур окружности.



Выделение всех объектов определённого типа

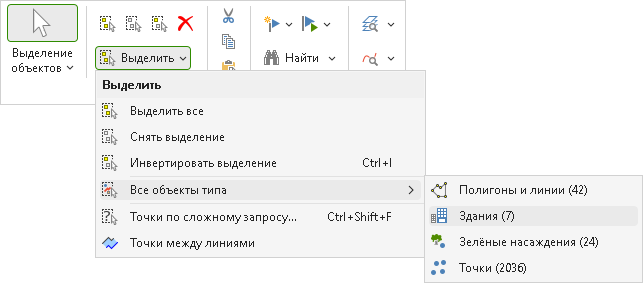

Чтобы выделить все объекты определённого типа, нажмите кнопку Главная > Редактирование и поиск >  Выделить, в выпадающем меню выберите пункт  Выделить все объекты типа, а затем укажите нужный тип объекта.

Кроме этого, можно воспользоваться кнопкой Главная > Редактирование и поиск >  Выделить все или сочетанием клавиш Ctrl+A. Тогда в рабочей области появится контекстное меню со списком всех типов объектов, имеющихся на плане. Выберите в этом меню тип выделяемых объектов.

Снятие выделения

Чтобы снять выделение со всех объектов, щёлкните мышью в любом месте плана, где нет объектов данного типа. Кроме этого, можно нажать кнопку Главная > Редактирование и поиск >  Снять выделение или воспользоваться клавишей Esc.

Инвертирование выделения

Чтобы инвертировать выделение объектов, нажмите кнопку Главная > Редактирование и поиск > Инвертировать выделение или воспользуйтесь сочетанием клавиш Ctrl+I. В результате операции выделенные объекты активного слоя становятся невыделенными, и наоборот.
