Универсальные опоры для размещения объектов обустройства

Универсальные опоры в IndorCAD предназначены для того, чтобы размещать на них одновременно различные типы объектов обустройства, например дорожные знаки и светофоры.

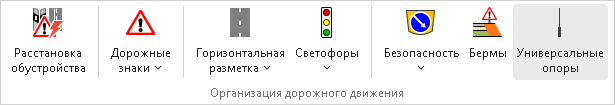

Чтобы добавить в проект такую опору, нажмите кнопку Обустройство > Организация дорожного движения > Универсальные опоры и щелчком мыши укажите место установки опоры на плане.

В дереве проекта в разделе Обустройство появляется новый объект — Универсальные опоры.

Опора при создании ориентируется так, чтобы её консоль располагалась над проезжей частью ближайшей трассы. Чтобы повернуть опору и изменить направление консоли, переместите белую управляющую точку.

Чтобы переместить опору на плане, перетащите её за зелёную управляющую точку.

Настройка вида опоры

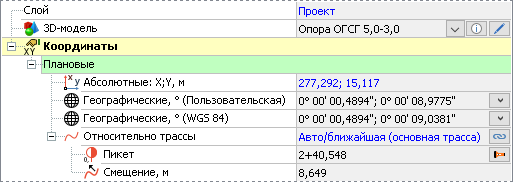

Марка и конструкция опоры определяются 3D-моделью. Чтобы изменить модель опоры, в выпадающем меню поля ЗD-модель выберите подходящую марку опоры. Вариант меню Выбрать в библиотеке позволяет открыть библиотеку 3D-моделей, в которой наглядно представлены все доступные модели опор.

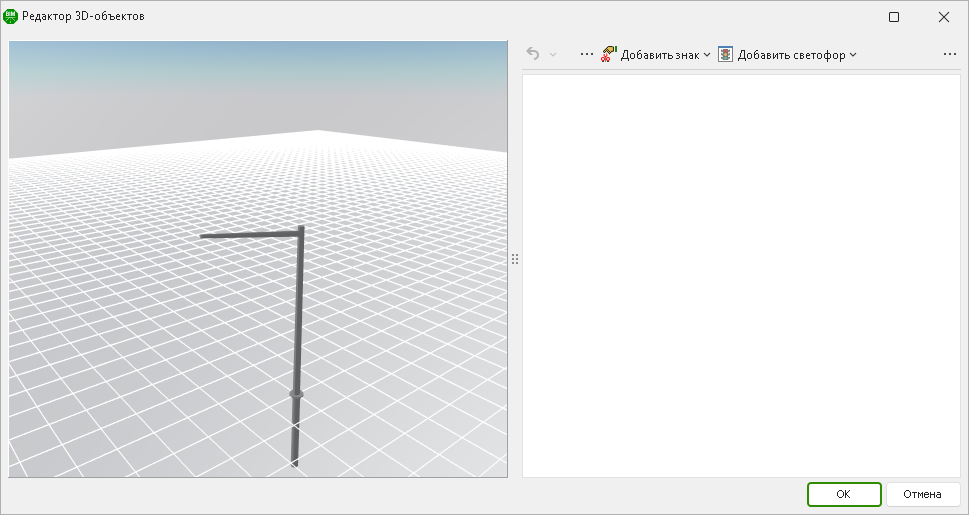

Чтобы добавить на опору объекты обустройства, в поле 3D-модель нажмите кнопку Редактировать. Окно открывшегося редактора состоит из двух частей: слева представлен 3D-вид опоры, справа — свойства опоры и объектов, расположенных на ней. Созданная опора не содержит знаков и светофоров в своём составе, их нужно добавить и разместить на опоре непосредственно в редакторе.

Для добавления дорожного знака нажмите кнопку Добавить знак на панели инструментов и выберите нужный номер знака.

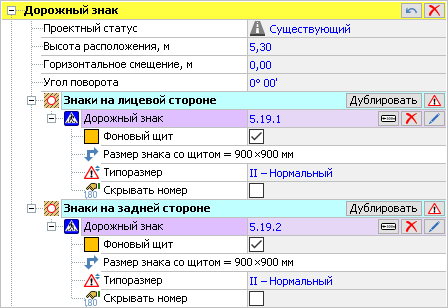

Обратите внимание, таким образом на опору добавляется не просто отдельный знак, а установка дорожных знаков. Это позволяет в свойствах одного объекта дублировать дорожный знак на другую сторону опоры, добавить к знаку подходящую табличку, установить порядок размещения знаков.

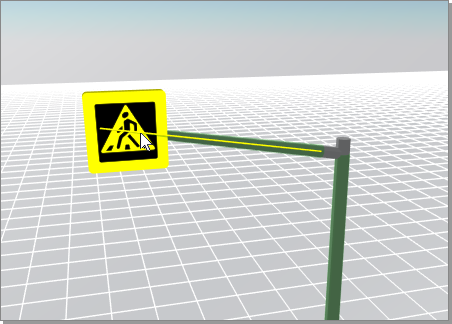

Чтобы изменить расположение знака на опоре, выделите его в 3D и мышкой перетащите знак на нужную высоту. Таким образом можно не только подобрать необходимую высоту знака на стойке опоры, но и разместить объект на консоли. Участки опоры, на которых можно размещать объекты, подсвечиваются в 3D-виде.

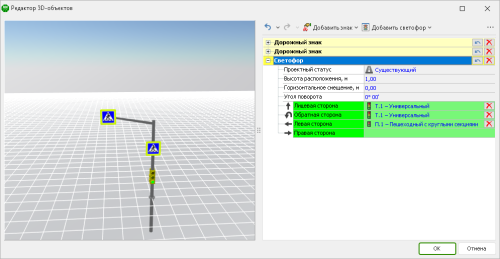

Чтобы добавить на опору светофор, нажмите кнопку Добавить светофор. На опоре появляется установка светофоров с выбранным светофором на лицевой стороне. В её составе можно выбрать необходимые марки светофоров на обратной стороне, слева и справа.

Оформление на плане

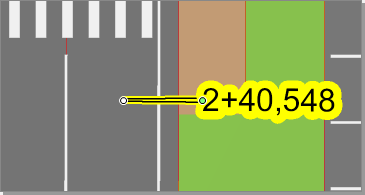

Опора, а также знаки и светофоры, расположенные на ней, отображаются на плане. У опоры подписывается пикетажное положение относительно ближайшей трассы; у знаков и светофоров — номера по ГОСТ.

Выделите дорожный знак или светофор на плане и за зелёную управляющую точку сместите изображение.

скриншот плана





Учёт в ведомостях

Экспорт в IFC
