Светофоры

В системе IndorCAD доступна возможность создания как транспортных светофоров различных видов (универсальных, с дополнительными секциями, реверсивных, велосипедных и пр.), так и пешеходных светофоров. Светофоры реализованы в соответствии с ГОСТ Р 52282–2004 «Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний».

Для создания светофора нажмите кнопку Обустройство > Организация дорожного движения > Светофоры и выберите в выпадающем списке тип светофора.

Первым щелчком мыши на плане укажите положение точки установки светофора (фактическое положение на плане), вторым — положение его изображения. Светофор создаётся в активном слое проекта и привязывается к ближайшей трассе.

Перемещение и поворот светофора на плане

Перемещение и поворот светофора осуществляется с помощью специальных управляющих точек.

Для изменения положения светофора на плане выделите его и перетащите точку установки светофора на новое место.

Точные координаты точки установки светофора можно указать в свойствах, которые отображаются для выделенного светофора в инспекторе объектов. В разделе параметров Координаты можно задать как абсолютные координаты знака (X, Y), так и координаты относительно выбранной трассы (пикет, смещение).

При создании светофора ему присваивается Z-отметка поверхности в точке установки светофора.

Чтобы переместить изображение светофора на плане, выделите его и перетащите на новое место за управляющую точку на конце выноски. Перемещается при этом не сам светофор, а только его изображение на плане, т.е. координаты точки установки не меняются.

Повернуть изображение светофора на плане можно с помощью белой управляющей точки над ним.

Параметры опоры, размещение светофоров на опоре

На одной опоре может размещаться несколько светофоров для разных направлений: для лицевой, обратной, левой и правой сторон. Количество светофоров на опоре, а также их типы настраиваются в свойствах выделенного объекта.

Чтобы добавить новый светофор для конкретного направления, в строке с названием соответствующего направления нажмите кнопку Добавить светофор.
Выберите необходимый тип светофора из выпадающего списка поля Дорожный светофор. Настройте дополнительные параметры.

К транспортным светофорам могут быть добавлены информационные световые секции (ИС). Они предупреждают водителей поворачивающих транспортных средств о том, что после поворота им следует уступить дорогу пешеходам. Тип секции можно выбрать в поле Информационные секции.
Изменяя значение в поле Высота расположения, можно скорректировать положение светофора на опоре. В этом поле отображается расстояние от нижнего края светофора до поверхности без учёта информационной секции.
Если к светофору добавлена информационная секция, в свойствах появляется поле Нижний габарит. В этом поле отображается расстояние от нижнего края информационной секции до поверхности.
В поле Состояние задаётся проектный статус светофора: существующий, проектируемый, к демонтажу, к замене.

В поле Направление для каждого светофора можно уточнить угол его поворота относительно оси трассы.
Чтобы удалить светофор с одной из сторон, нажмите кнопку Удалить светофор в необходимом разделе (с лицевой или обратной стороны, слева или справа).

Отдельные настройки предусмотрены для редактирования конструкции опоры: в соответствующих полях настраиваются её высота и диаметр.

Замечание. Для того чтобы разместить светофоры на Г-образных опорах или расположить на одной опоре светофоры вместе с дорожными знаками, в системе IndorCAD используется отдельный объект инженерного обустройства — опоры обустройства. Подробности о работе с опорами см. в соответствующем разделе.

Параметры отображения светофора на плане

В свойствах выделенного светофора можно настроить оформление условного знака, изображения светофора и подписей светофора на плане.

В поле Цвет выберите цвет выноски и условного знака в точке установки светофора.
Условные знаки светофоров можно отображать с белой заливкой или без неё. За это отвечает опция Заливать белым.

В полях Масштаб изображения и Масштаб условного знака настраивается масштаб изображения секций светофора на плане и условного знака светофора на плане.

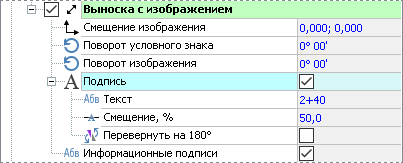

В разделе Выноска с изображением настраиваются параметры выноски: смещение изображения на плане, поворот условного знака (влияет на реальное положение светофора) и поворот изображения на плане. Обратите внимание, что угол поворота указывается относительно оси трассы, к которой привязан светофор. Поэтому, чтобы выровнять его вдоль трассы, нужно установить угол поворота равным нулю.

Выключите опцию Выноска с изображением, если светофоры на плане должны отображаться только при помощи условного знака в точке установки.
Чтобы добавить на выноску текстовую подпись, включите опцию Подпись. В поле Текст введите информацию, которая должна отображаться на выноске. Дополнительно можно задать смещение подписи, чтобы изменить её положение на выноске.

Чтобы отключить подписи номеров светофоров, выключите опцию Информационные подписи.
