Освещение

В системе IndorCAD доступна возможность создания объектов освещения (линий освещения и одиночных опор), а также выполнения расчётов нормируемых параметров освещения на заданном участке дороги.

Линии освещения являются полностью настраиваемыми объектами, для них предусмотрена возможность выбора типов осветительных приборов, кронштейнов и опор. Параметры кронштейнов и опор заданы в соответствии с типовым проектом «Серия 3.320-1.1. Опоры наружного освещения и контактных сетей городского транспорта». Расчёт освещения выполняется в соответствии с ГОСТ Р 55708-2013 «Освещение наружное утилитарное. Методы расчёта нормируемых параметров».

Режимы для проектирования освещения доступны на вкладке Обустройство в группе Освещение.

В системе доступны библиотеки осветительных приборов, опор освещения и кронштейнов опор освещения. В них можно просматривать свойства названных типов объектов и добавлять новые объекты.

Чтобы открыть библиотеку, нажмите кнопку Проект > Настройки > Библиотеки и выберите в списке соответствующую библиотеку, например  Осветительные приборы.

Чтобы создать новый раздел с объектами в библиотеке, нажмите кнопку  Добавить источник данных, в появившемся диалоговом окне введите название источника и нажмите кнопку OK.

Новый источник появится в списке, и в него можно будет добавлять новые группы объектов. Для этого нажмите кнопку  Добавить группу объектов, в появившемся диалоговом окне введите название группы и нажмите кнопку OK.

Внутри группы можно создавать новые объекты. Для этого используйте кнопку  Добавить объект. Объект добавится в список, при нажатии на плюс слева от его названия разворачивается список параметров, которые можно редактировать.

В библиотеке осветительных приборов, помимо ручного создания пользовательских объектов, есть возможность загрузить в группу описания объектов из файла фотограмметрических данных в формате IES. Для этого нажмите кнопку  Импортировать описание осветительного прибора из IES-файла, в диалоговом окне укажите файл и нажмите кнопку Открыть. Выбранный объект добавится в список группы. Параметры загруженных таким образом объектов также можно редактировать. Для удаления элемента списка нажмите кнопку  Удалить в строке с названием элемента.

Для создания одиночной опоры освещения включите режим Одиночные опоры освещения и щёлкните мышью на плане в месте расположения объекта. При создании опоры в инспекторе объектов можно выбрать линию трассы для её привязки.

После создания опора автоматически выделяется, в инспекторе объектов доступны её свойства.

В разделе Опора освещения в выпадающих списках можно выбрать типы осветительного прибора, кронштейна, опоры освещения и фундамента опоры. При нажатии на плюс слева от соответствующего элемента разворачивается список параметров выбранного типа элемента.

В разделе Учёт в ведомостях можно задать трассу, к которой опора освещения будет относиться для учёта в ведомостях. Значение По умолчанию означает, что берётся значение из свойств трассы.

При необходимости для опоры также можно уточнить параметры положения: её пикет, линию привязки, смещение относительно линии привязки, а также и поворот опоры и её номер.

Чтобы создать линию освещения, включите режим Линии освещения и укажите точки начала и окончания линии.

В режиме создания линии освещения в инспекторе объектов можно выбрать линии трассы, к которым может привязываться линия освещения. Привязка выполняется к ближайшей к курсору линии из отмеченных. При этом создаваемая линия освещения повторяет геометрию линии привязки. Также в инспекторе объектов можно уточнить шаг расстановки опор в соответствующем поле и включить отображение нумерации опор на плане.

Кроме того, при создании линии освещения можно настроить стиль создаваемой линии.

После создания линия освещения автоматически выделяется, в инспекторе объектов доступны её свойства.

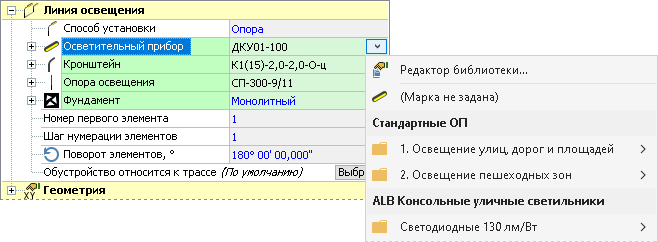

В разделе Линия освещения в выпадающих списках можно выбрать типы осветительных приборов, кронштейнов, опор освещения и фундамента опор. При нажатии на плюс слева от соответствующего элемента разворачивается список параметров выбранного типа элемента.

Также можно изменить номер первой опоры, шаг нумерации опор и поворот опор в составе линии. Угол поворота влияет на поворот условного знака на плане и поворот опор в 3D-виде.

В разделе Учёт в ведомостях можно задать трассу, к которой опора освещения будет относиться для учёта в ведомостях. Значение По умолчанию означает, что берётся значение из свойств трассы.

В разделе Геометрия для каждой опоры можно уточнить параметры её положения: пикет, линию привязки и смещение относительно линии привязки.

Общие свойства линий освещения

Линии освещения в пределах одной трассы имеют общие свойства. Чтобы отобразить их, выделите объект Линии освещения в составе трассы.

В разделе Стиль освещения настраивается отображение условных знаков опор и линии освещения на плане (цвет, тип условных знаков, отображение кронштейна).

В разделе Типы линий для привязки выбираются линии трассы, к которым может привязываться линия освещения.

При необходимости подписывать на плане номера опор включите соответствующую опцию.

ЗАМЕЧАНИЕ. Для корректного отображения элементов обустройства в 3D можно настроить, по какому слою для них будет вычисляться Z-отметка. Для этого в свойствах объекта Трассы в разделе Выбор слоя для вычисления Z-отметки в инспекторе объектов выберите соответствующие слои и настройте их порядок. Регулировать порядок слоёв можно при помощи кнопок и . Последовательность работает следующим образом. Сначала вычисляется отметка по первому выбранному слою в списке. Затем, если на каком-либо участке этот слой не найден, берётся следующий по списку и т.д. Если слой отключен, Z-отметка по нему не вычисляется. Если по каким-то причинам в этом списке не выбран ни один слой, объекты обустройства не отображаются в 3D.

В системе IndorCAD можно выполнять расчёт освещения в соответствии с ГОСТ Р 55708-2013 «Освещение наружное утилитарное. Методы расчёта нормируемых параметров» и визуализировать результаты расчёта на плане. Расчёт освещённости позволяет оценить проектное решение с точки зрения удовлетворительности показателей яркости и освещённости, выбрать оптимальное расстояние между опорами освещения, подобрать тип осветительных приборов и опор. Для выполнения расчётов предназначены сетки расчёта освещения.

Линейная сетка для расчёта освещения позволяет выполнять расчёт нормируемых параметров освещённости и яркости дорожного покрытия в заданной точке. Такая сетка создаётся в составе активной трассы и выполняет расчёт только по трассе, на которой она создана.

Чтобы создать линейную сетку для расчёта освещения, включите режим  Линейные сетки, щелчком мыши укажите на трассе точку начала сетки, затем растяните прямоугольник до нужной длины вдоль трассы и ещё раз щёлкните мышью. Обратите внимание, что создаваемая сетка повторяет геометрию оси трассы, поэтому расчёт возможен не только на прямолинейных участках, но и на кривых.

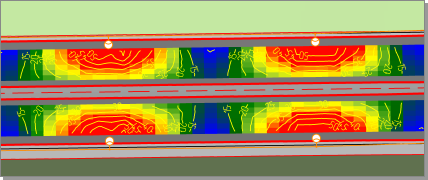

Результаты расчёта параметров отображаются в виде отчёта в инспекторе объектов, а также визуализируются на плане в виде градиентной сетки и изолиний освещённости, с помощью которых можно визуально определить участки с недостаточной освещённостью.

Параметры линейной сетки расчёта освещения

После создания сетки можно уточнить её параметры в инспекторе объектов.

В разделе Сетка расчёта освещения отображается общее количество точек в сетке. Увеличить или уменьшить количество точек можно, изменяя параметр Шаг вдоль дороги: чем меньше задан шаг, тем больше будет точек.

В разделе Расчёт освещения можно задать следующие исходные данные.

  • Тип дорожного покрытия. Используется при расчёте яркости дорожного покрытия в заданной точке.

  • Коэффициент запаса. Этот параметр учитывает снижение освещённости в процессе эксплуатации используемых типов осветительных приборов.

  • Дистанция наблюдателя. Расстояние между положением наблюдателя и точкой расчёта. Используется при расчёте яркости дорожного покрытия в заданной точке.

Результаты могут отображаться на плане с учётом показателей яркости или освещённости. Выберите необходимый параметр в поле Выбранный параметр в разделе Отображение результатов.

Замечание. Основное различие между освещённостью и яркостью состоит в том, что освещённость не зависит от положения наблюдателя и не учитывает способность дорожного покрытия отражать свет, в то время как яркость зависит от линии наблюдения и отражающих свойств поверхности.

Если выбран показатель Яркость, то можно также указать полосу движения, на которой расположен наблюдатель, в соответствующем поле. Положение наблюдателя на плане отображается в виде белой стрелочки.

Для удобства восприятия можно отключить на плане отображение градиентной сетки. Также можно отключить отображение изолиний освещённости и настроить шаг изолиний в зависимости от выбранного параметра (освещённости или яркость).

Результаты расчёта освещённости

По заданным исходным данным (типу дорожного покрытия, дистанции наблюдателя и пр.) производится расчёт и оценка следующих

нормируемых параметров:

  • средняя яркость дорожного покрытия Lср;

  • коэффициент общей равномерности яркости Uо;

  • коэффициент продольной равномерности яркости Uп;

  • средняя горизонтальная освещённость дорожного покрытия Eср;

  • максимальная освещённость Eмакс;

  • коэффициент равномерности освещённости U;

  • коэффициент неравномерности освещённости Eмакс/Eср.

  • пороговое приращение яркости TI;

  • средняя полуцилиндрическая освещённость Eпц;

  • минимальная полуцилиндрическая освещённость Eпц, мин.

    Полученные значения отображаются в разделе Результаты. Чтобы обновить результаты расчёта после внесения изменений в параметры сетки или её геометрию, нажмите кнопку Обновить.

Чтобы обновить результаты расчёта после внесения изменений в параметры сетки или её геометрию, нажмите кнопку Обновить.

Выполнить расчёт параметров освещения на участке дороги произвольной конфигурации можно с помощью сетки для расчёта освещения. Эта сетка создаётся в составе активного слоя и выполняет расчёт по всем трассам, попавшим в неё.

Чтобы создать на плане сетку для расчёта освещения, включите режим  Сетки для расчёта. Зона расчёта задаётся на плане в виде прямоугольника. Щелчками мыши укажите две его вершины, а затем растяните область до необходимого размера и ещё раз щёлкните мышью. Такая сетка создаётся в составе активного слоя и выполняет расчёт либо по проезжей части трасс, вошедших в границы сетки, либо по поверхности слоя, к которому принадлежит сетка.

Результаты расчёта параметров отображаются в виде отчёта в инспекторе объектов, а также визуализируются на плане в виде градиентной сетки, позволяющей визуально определить участки с недостаточной освещённостью.

После создания сетки можно уточнить её параметры в инспекторе объектов.

  • В разделе Сетка расчёта освещения отображается общее количество точек в сетке. Меняя значение в поле Шаг, можно настраивать точность изображения сетки. Кроме того, в этом разделе можно выбрать поверхность для расчёта: Проезжая часть всех трасс или Поверхность слоя, в составе которого была создана сетка.

  • В разделе Расчёт освещения можно задать коэффициент запаса освещённости, который учитывает снижение освещённости в процессе эксплуатации используемых типов осветительных приборов.

  • В разделе Отображение результатов можно отключить отображение на плане градиентной сетки. Также можно отключить отображение изолиний освещённости и настроить их шаг.

  • В разделе Результаты отображаются вычисленные по сетке параметры освещённости:

    • средняя освещённость дорожного покрытия Eср;

    • максимальная освещённость Eмакс;

    • коэффициент равномерности освещённости U;

    • коэффициент неравномерности освещённости Eмакс/Eср.

    • Чтобы обновить результаты расчёта после внесения изменений в параметры сетки или её геометрию, нажмите кнопку Обновить.
