Проектирование съездов

Под съездом подразумевается плавное ответвление трассы от основной дороги, а также соединение вспомогательного съезда и основной дороги под острым углом. В связи с этим инструмент построения примыканий к съездам неприменим. Проектирование съездов в системе IndorCAD происходит при использовании универсальных средств работы в системе.

Рассмотрим основные действия, которые необходимо выполнить для построения съезда вручную.

1. Подготовка основной трассы.

   • Переразбейте основную трассу в районе съезда с частым шагом, например 5 м. Это позволит более точно сопрячь её со съездом.

   • Добавьте на основную трассу переходно-скоростную полосу: она будет плавно переходить в полосу движения съезда.

2. Создание съезда.

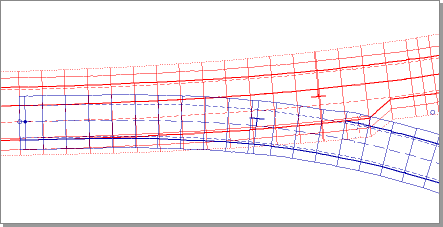

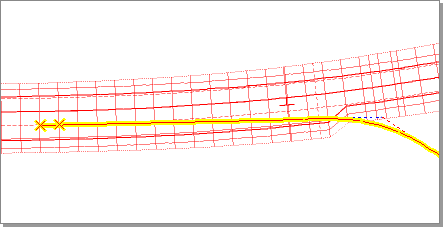

   • Создайте новую трассу — Съезд. Начало съезда должно лежать на краю полосы движения основной трассы, и небольшой участок в начале съезда должен проходить точно вдоль неё, чтобы трассы расходились по касательной. Для соблюдения этих условий выполните создание трассы с использованием возможностей динамической привязки. Задайте две точки привязки: первую точку привязки на пересечении поперечного профиля и линии полосы движения основной трассы, вторую — на следующем поперечном профиле, как на рисунке ниже. В первой точке привязки начните создавать трассу, затем, привязавшись к створу линии, проведённой через точки привязки, укажите вершину следующего угла.

     Завершите построение трассы и разбейте созданную трассу на поперечные профили.



3. Увязка продольного профиля съезда с поверхностью основной трассы.

   • После того как съезд создан, необходимо в первую очередь увязать его продольный профиль с основной трассой — уложить отметки продольного профиля съезда на участке, где основная трасса и съезд совпадают, на поверхность основной трассы. Сделайте активной трассу Съезд и выделите участок от начала до тех пор, пока ось идёт по проезжей части основной трассы.

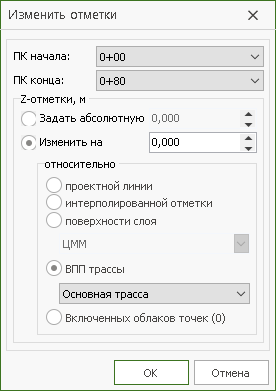

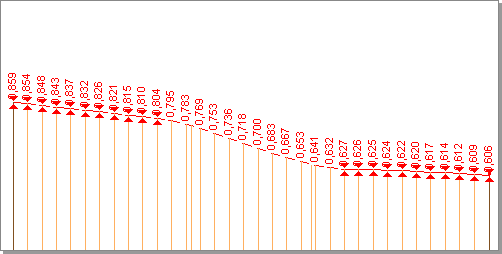

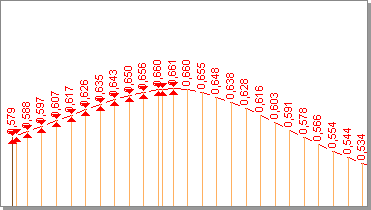

• Затем откройте окно продольного профиля и опустите отметки на выделенных поперечниках на ВПП основной трассы. Для этого на панели инструментов редактора продольного профиля нажмите кнопку Изменить отметки на диапазоне. В открывшемся окне в поле Изменить на задайте значение 0 м, ниже задайте изменение отметок относительно основной трассы (выберите её в списке ВПП трассы).

• Зафиксируйте отметки на этом участке жёсткой фиксацией. Затем снимите выделение с участка и оптимизируйте продольный профиль на последующем участке съезда.

4. Плановая увязка трасс.

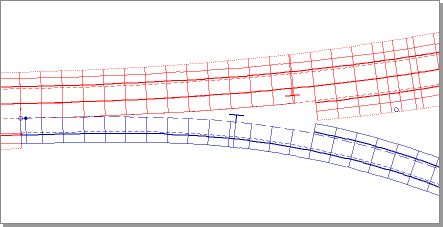

   На данном этапе работы часть сегментов проектной поверхности основной трассы и съезда накладываются друг на друга, поэтому необходимо вырезать лишние сегменты каждой трассы. В нашем примере полоса движения съезда совпадает с полосой уширения, кромка и обочина совпадают с кромкой и обочиной основной дороги.

   • Для удаления сегментов проектной поверхности непосредственно на плане используйте режим редактирования сегментов трассы. Сделайте активной основную трассу и нажмите кнопку Модель трассы > Проектные линии > Редактирование сегментов.

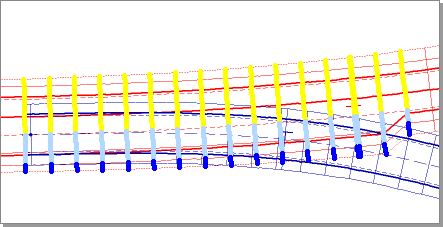

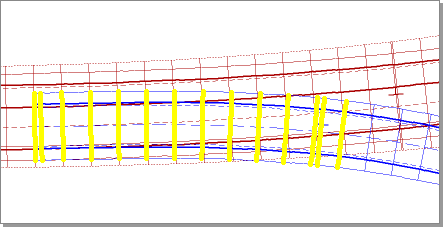

• Выделите диапазон поперечных профилей, на котором сегменты проектной поверхности основной трассы и съезда пересекаются. После этого с зажатой клавишей Shift можно выделить на плане необходимые сегменты (в нашем примере это дополнительная полоса, краевая полоса, обочина и откос в правой части основной трассы) и удалить их, нажав клавишу Delete. Выделенные в режиме редактирования элементы отображаются синим цветом.

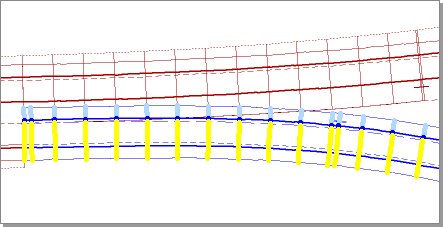

• Для съезда на всей трассе с левой стороны удалите элемент «полоса 1». На участке, совпадающем с основной трассой, с левой стороны удалите элементы «краевая полоса» и «обочина».

• В нашем примере съезд должен быть однополосным и односкатным, поэтому в редакторе поперечных профилей измените уклон краевой полосы с левой стороны на значение уклона полосы движения (-20 ‰). Примените модель для всех поперечников трассы.

• Также проследите за тем, чтобы у съезда и основной трассы была одинаковая ширина обочин, и при необходимости приведите их к одному значению.

5. Сопряжение откосов трасс.

   Добавьте откосы на съезде с левой и правой стороны. Откос справа должен начинаться примерно в месте сопряжения откосов двух трасс и далее идти до конца съезда, откос слева — по всей длине съезда.

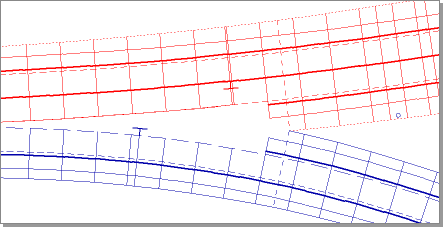

   Когда откосы созданы, необходимо сопрячь их с откосами основной трассы. Создайте на основной трассе и съезде по дополнительному поперечному профилю с привязкой к точке пересечения откосов. Удалите лишние откосы до пересечения подошв откосов с каждой трассы.

6. Построение сопрягающей трассы.

   Обочины основной трассы и съезда можно сопрячь друг с другом по аналогии с сопряжением откосов. Другой вариант — создать небольшую дополнительную трассу, которая соединит обочины съезда и основной трассы не под углом, а с закруглением.

   Рассмотрим ниже построение такой сопрягающей трассы.

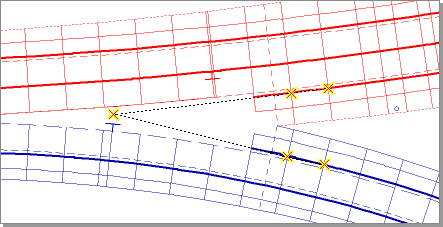

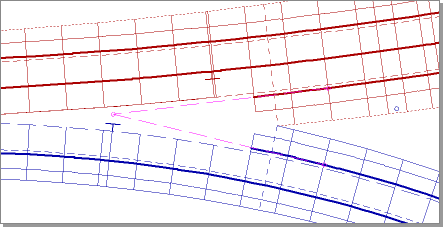

   • В настройках привязки включите создание вспомогательных точек. Создайте точки привязки на основной трассе и съезде, как показано на рисунке ниже. Ещё одну точку привязки создайте в месте пересечения створов, образованных точками привязки.

     По точкам привязки создайте трассу, сопрягающую кромки основной трассы и съезда.

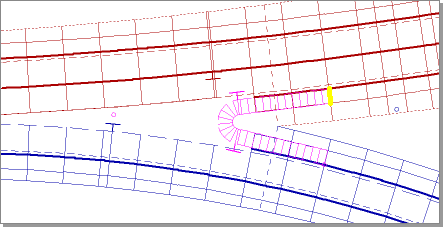

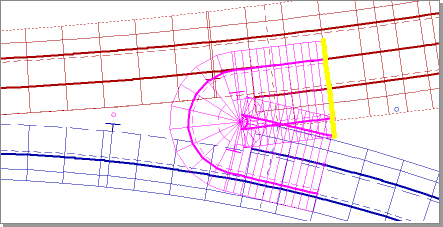

• Впишите в вершину сопрягающей трассы небольшой радиус, например 3 м, и затем разбейте трассу на поперечные профили с частым шагом, например 1 м или чаще.

• Откройте окно поперечного профиля и на всей трассе удалите все элементы, кроме обочины с левой стороны.

• Далее запроектируем продольный профиль сопряжения. Выделите поперечники сопряжения, лежащие на основной трассе. В окне продольного профиля опустите отметки на выделенном участке на ВПП основной трассы, используя инструмент изменения отметок профиля на диапазоне, и зафиксируйте участок жёсткой фиксацией. То же проделайте для участка, лежащего на съезде. Оптимизируйте оставшийся участок профиля.

• На основной трассе и на съезде удалите лишние обочины, попадающие на сопряжение.

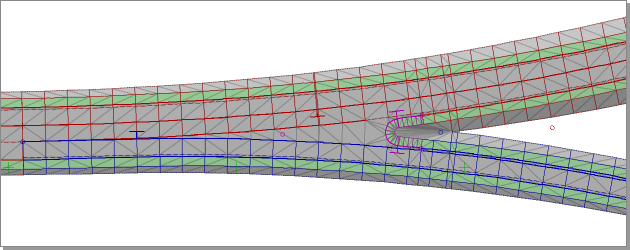

После этих работ включите сопряжение в динамическую поверхность, чтобы дополнительно оценить корректность построенного съезда.
