Обозреватель объектов

Обозреватель — это окно, где в табличном виде представлена информация о наличии или отсутствии на поперечных профилях трассы сегментов проектной поверхности, объектов земляных работ и дорожной одежды. Чтобы открыть обозреватель объектов для активной трассы, нажмите кнопку Модель трассы > Поперечные профили >  Обозреватель объектов. Эта кнопка доступна, когда активная трасса разбита на поперечные профили.

Окно обозревателя состоит из следующих элементов.

• Лента представлена кнопками для выбора данных, отображаемых в обозревателе.

• Список объектов содержит перечень всех объектов проектной поверхности, дорожной одежды или земляных работ на активной трассе. Отмеченные в списке объекты отображаются в рабочей области обозревателя. Для переключения между элементами проектной поверхности, дорожной одежды и земляных работ используются соответствующие кнопки на ленте обозревателя: Проектная поверхность, Земляные работы и Дорожная одежда.

• В рабочей области в табличном виде представлена информация о выбранных в списке элементах. Каждому элементу соответствует отдельный столбец. Строки соответствуют поперечным профилям трассы. В ячейках отображается информация об объекте на поперечнике:

• Плюс — объект на поперечном профиле есть и построился.

• Пустая ячейка — объект на поперечном профиле не задан.

• Восклицательный знак — объект на поперечном профиле есть, но не построен.

• В левом столбце отображаются цветовые метки поперечных профилей. Чтобы добавить или изменить цвет метки, щёлкните правой кнопкой мыши ячейку в этом столбце и выберите подходящий цвет из списка.

• Дополнительно в состав таблицы можно включить столбцы с информацией о поперечных профилях. На ленте обозревателя нажмите Свойства поперечного профиля и выберите в списке необходимые параметры поперечника.

Соответствующие столбцы появляются в таблице. В столбце Признак буквой К отмечены ключевые поперечники, а буква С — признак скрытого поперечника.

Просмотр и редактирование свойств объекта

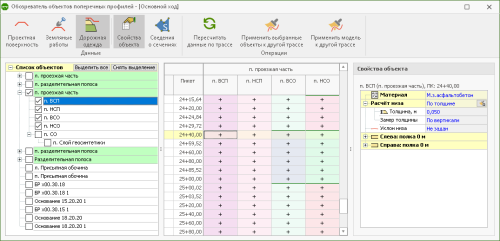

Чтобы увидеть в обозревателе свойства объекта, нажмите кнопку Свойства объекта на ленте обозревателя. Область со свойствами появится в правой части окна. Щёлкните ячейку в рабочей области, чтобы отобразить свойства выбранного объекта на активном поперечном профиле. Объекты с одинаковыми свойствами имеют общую цветовую закраску ячеек. Если в столбце ячейки закрашены разными цветами, это значит, что свойства объекта на таких поперечниках различаются.

Свойства объекта можно редактировать непосредственно в окне обозревателя. Чтобы изменить значения параметров сразу на участке трассы, предварительно выделите диапазон поперечных профилей.

Сведения о сечениях

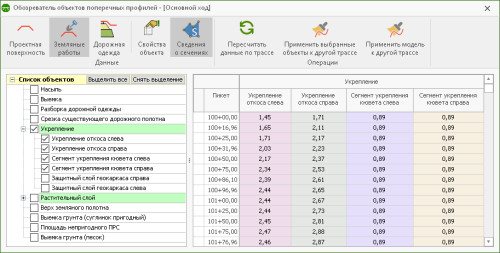

В столбцах обозревателя можно включить отображение площадей сечений объектов. Для этого нажмите кнопку Сведения о сечениях.

Применение объектов поперечных профилей к другой трассе

При помощи обозревателя можно скопировать элементы поперечного профиля (сегменты проектной поверхности, объекты земляных работ и дорожной одежды) с выбранного участка активной трассы на участок другой трассы. В процессе операции объекты, расположенные на выбранном диапазоне поперечных профилей, применяются к другой трассе с сохранением свойств объектов внутри диапазона.

Доступно два способа передачи данных: можно скопировать только выделенные элементы или применить всю модель поперечных профилей. Рассмотрим последовательно каждый из них.

Применение выбранных объектов к другой трассе

К участку другой трассы можно применить отдельные элементы проектной поверхности, объекты земляных работ или дорожной одежды, расположенные на заданном диапазоне поперечных профилей. Включите в обозревателе отображение необходимых объектов, выделите участок поперечных профилей и затем на ленте обозревателя нажмите кнопку Операции > Применить выбранные объекты к другой трассе.

В появившемся диалоговом окне в разделе Список объектов при необходимости уточните набор копируемых объектов. В разделе Диапазон поперечников укажите участок активной трассы, с которого копируются объекты.

В разделе Выбор трассы укажите трассу, на которую необходимо скопировать объекты, и пикет вставки на ней. Конечный пикет определяется выбранным диапазоном на активной трассе.

Если шаг разбивки на поперечные профили на трассах не совпадает, к поперечникам выбранной трассы применяется конструкция с ближайшего левого поперечника на активной трассе. Включение опции Создавать поперечники на выбранной трассе позволяет добавить на выбранную трассу поперечные профили с такой же разбивкой, как на активной трассе.

Применение модели к другой трассе

Эта операция может быть полезна при объединении в одном проекте результатов работы нескольких пользователей. В ходе одной операции можно применить к другой трассе модель либо проектной поверхности, либо земляных работ, либо дорожной одежды. Перед выполнением операции включите отображение соответствующих данных в обозревателе.

Далее на ленте обозревателя нажмите кнопку Операции > Применить модель к другой трассе.

В появившемся диалоговом окне в разделе Диапазон поперечников укажите диапазон поперечных профилей, с которого необходимо скопировать модель данных. В разделе Выбор трассы укажите трассу, к которой необходимо применить модель, и начальный пикет вставки модели на трассе. Конечный пикет определяется автоматически выбранным диапазоном.

При нажатии кнопки ОК к выбранной трассе применяется модель объектов активной трассы. При этом элементы проектной поверхности, объекты земляных работ или дорожной одежды, замоделированные на принимающей трассе, полностью заменяются объектами, скопированными с активной трассы.
