Редактирование сегментов трассы в окне «Отгоны»

Окно Отгоны удобно использовать для изменения параметров сегментов проектной поверхности на некотором участке трассы, например, в следующих случаях:

• при задании определённой ширины проезжей части (обочины, разделительной полосы и пр.);
• при отгоне заложения откоса от одного значения до другого;
• при отгоне ширины или уклона проезжей части, обочины, разделительной полосы от одного значения до другого;
• для проектирования виража вручную.

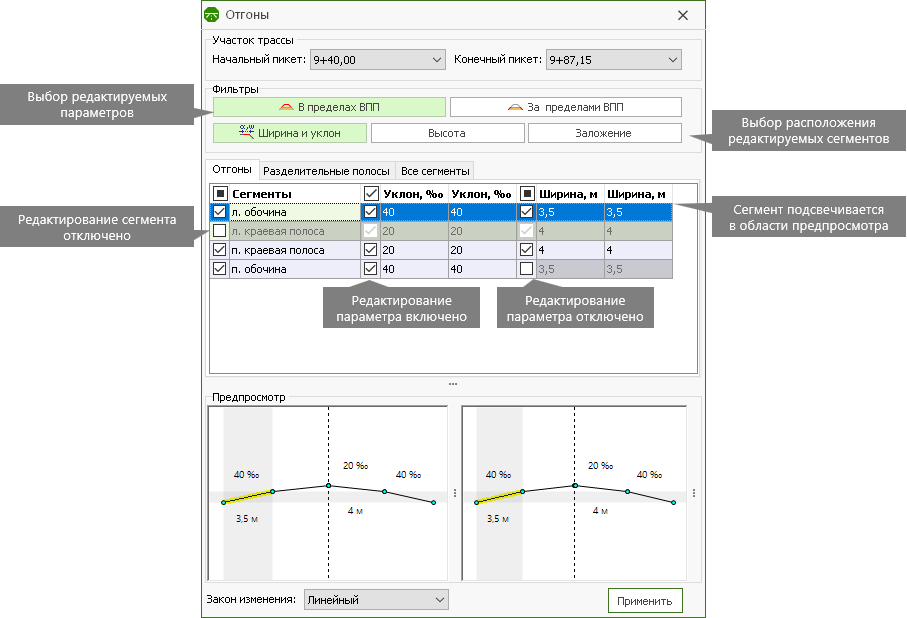

Чтобы открыть окно Отгоны, выделите участок трассы и нажмите кнопку Модель трассы > Проектные линии > Отгоны.

В верхней части окна отображаются значения начального и конечного пикетов выделенного участка трассы.

Ниже располагаются фильтры для выбора редактируемых сегментов на выделенном участке:

• по расположению редактируемых сегментов:  В пределах ВПП,  За пределами ВПП;
• по параметрам, с помощью которых задаётся положение сегментов:  Ширина и уклон, Высота, Заложение.

Под фильтрами находится область с сегментами проектной поверхности, доступными для редактирования. Сегменты разделены на вкладки.

Чтобы редактировать какой-либо сегмент, включите флаг рядом с ним. Один из сегментов в списке является выделенным — он подсвечивается в области предварительного просмотра на начальном и конечном пикетах.

Далее выберите, какие из параметров сегмента следует редактировать. Снимите флаг с групп параметров, которые не должны измениться. Затем измените значение параметра: в левом поле — значение параметра на начальном пикете участка, в правом — на конечном пикете. Значения параметров на промежуточных пикетах могут меняться по линейному или синусоидальному законам. Закон изменения можно выбрать в соответствующем поле. Для выполнения преобразования нажмите кнопку Применить.
