Настройка позиционирования сегментов

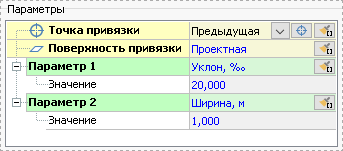

Параметры текущего сегмента отображаются под списком сегментов в области Параметры.

Замечание. Если параметры сегмента недоступны для редактирования, то, вероятнее всего, правила его построения определяются сценарием. При необходимости редактирования такого сегмента именно вручную нужно сбросить применение сценария. Для этого раскройте выпадающее меню выбора сценария и выберите пункт Определяется пользователем.

Поверхность и точка привязки

  • Точка привязки — это точка, к которой непосредственно привязан сегмент. Относительно точки привязки задаются такие параметры позиционирования сегмента, как dZ и dX.

  • Поверхность привязки — это поверхность, на которой находится конечный узел редактируемого сегмента. Если выбран вариант Проектная поверхность, то расположение конечного узла определяется параметрами сегмента.

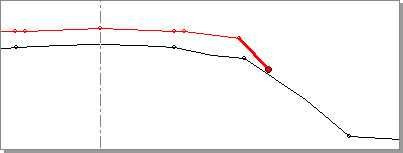

По умолчанию для нового сегмента в качестве поверхности привязки устанавливается проектная поверхность, а в качестве точки привязки — предыдущий узел проектной поверхности.

И поверхность, и точку привязки сегмента можно изменить.

Выбор поверхности привязки

Поверхность привязки можно выбрать из списка Поверхность привязки, в котором доступны следующие варианты:

  • проектная: положение сегмента определяется настраиваемыми параметрами;

  • существующая: сегмент строится до пересечения с существующей поверхностью (учитывая земляные работы);

  • интерполированная: сегмент строится до пересечения с интерполированной поверхностью;

  • существующая (без учёта земляных работ): сегмент строится до пересечения с существующей поверхностью (исключая снятие растительного слоя и другие земляные работы).

  • дополнительные поверхности проекта: сегмент строится до пересечения с выбранной поверхностью. Разрешить привязку к поверхностям проекта можно в окне Дополнительные поверхности. Подробности описаны в разделе Дополнительные поверхности.

Если сегмент привязан к существующей, интерполированной поверхности или к одной из поверхностей проекта, у сегмента в списке отображается соответствующий условный знак: серого цвета при привязке к существующей поверхности или существующей поверхности без учёта земляных работ, голубого — при привязке к интерполированной, жёлтого — при привязке к одной из дополнительных поверхностей проекта.

Выбор точки привязки

Точка привязки — это точка, к которой непосредственно привязан сегмент. По умолчанию для нового сегмента в качестве точки привязки устанавливается предыдущий узел проектной поверхности. Относительно точки привязки определяются значения всех настраиваемых параметров сегмента. Точку привязки можно выбрать по имени из раскрывающегося списка Точка привязки или указать мышью непосредственно в окне поперечного профиля (кнопка ).

Точкой привязки редактируемого сегмента может быть любой именованный узел, расположенный между текущим узлом и осевой точкой (включая осевую точку).

Замечание. Структурная линия, принадлежащая существующей поверхности, при пересечении с поперечным профилем образует на нём узел. Если линии присвоено имя, то и узлу, образованному этой линией, присваивается это же имя, в противном случае узел является неименованным.

В качестве точек привязки могут быть использованы только именованные узлы существующей поверхности, поэтому если требуется использовать узлы существующей поверхности в качестве точек привязки, то необходимо задавать имена соответствующим структурным линиям.

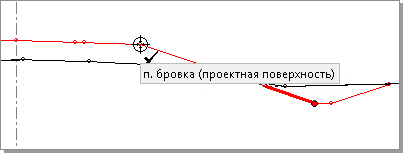

Кнопка , расположенная справа от поля Точка привязки, включает интерактивный режим выбора точки привязки в окне поперечного профиля. В этом режиме указатель мыши принимает вид «прицела» , а вблизи узлов, которые могут быть использованы в качестве точек привязки, рядом с «прицелом» появляется галочка. Выбор точки осуществляется щелчком мыши. Для выхода из режима нажмите клавишу Esc.

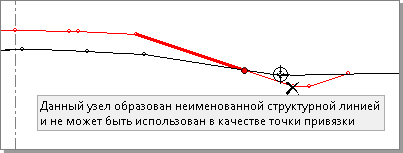

При попытке выбрать в качестве точки привязки неименованный узел существующей поверхности рядом с «прицелом» появляется знак  и поясняющее сообщение. Чтобы узел стал именованным, присвойте имя соответствующей структурной линии.

Параметры, определяющие положение сегмента

Положение сегмента может задаваться одним или двумя параметрами. Сперва нужно выбрать параметр, а затем указать его значение.

Для заложения или уклона сегмента в раскрывающихся списках предлагаются наиболее часто используемые значения этих параметров (положительные значения уклонов и заложений соответствуют направлению сегмента вниз, а отрицательные — вверх).

Рассмотрим возможные варианты типов параметров.

  • Z. Абсолютная Z-отметка выделенного узла.

  • dZ. Разность высотных отметок текущего узла и его точки привязки.

  • dX. Расстояние между текущим узлом и его точкой привязки по горизонтальной оси.

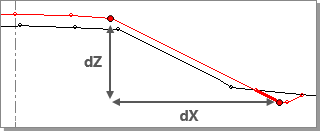

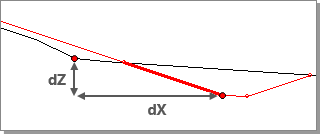

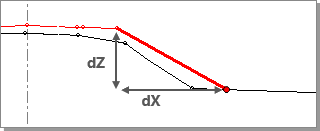

    Ниже на рисунках показано, как вычисляются параметры dZ и dX, если в качестве точки привязки выбран не предыдущий, а другой узел проектной поверхности (первый рисунок) или именованный узел существующей поверхности (второй рисунок).

  • Заложение и Уклон. Заложение и уклон всегда задаются для сегмента, образованного текущим и предыдущим узлами проектной поверхности, независимо от того, какой узел выбран в качестве точки привязки. Напомним, что предыдущим узлом считается соседний узел по направлению к оси.

  • Уклон, как у предыдущего. При выборе этого параметра активный сегмент наследует значение уклона предыдущего. Система при этом следит за тем, чтобы уклон этих двух сегментов совпадал, даже если значение первого изменится.

  • Рабочая отметка. Указание в качестве второго параметра рабочей отметки позволяет фиксировать точки проектной поверхности на требуемой глубине (или высоте) от существующей поверхности.

Таким образом, чтобы однозначно определить положение сегмента в пространстве относительно его точки привязки, необходимо задать значения двух параметров:

  • заложение (или уклон в промилле) и dZ;

  • заложение (или уклон в промилле) и dX;

  • заложение (или уклон в промилле) и Z;

  • заложение (или уклон в промилле) и рабочая отметка;

  • dX и dZ;

  • dX и Z;

  • dX и рабочая отметка.

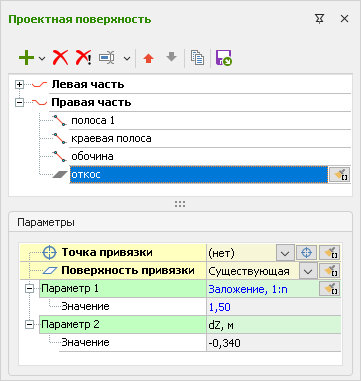

Если в качестве поверхности привязки выбрана существующая или интерполированная поверхность, то положение сегмента определяется только одним параметром: величиной заложения или уклоном в промилле.

Замечание. При смене типа параметра положение сегмента не меняется. Это происходит за счёт того, что значение нового параметра пересчитывается таким образом, чтобы не изменилось положение сегмента.

Копирование параметров на диапазон

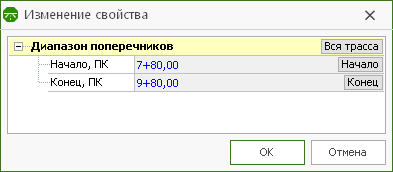

Параметры, определяющие положение сегмента проектной поверхности, настроенные для одного поперечного профиля, можно распространить на другие поперечники. Для этого предназначена кнопка Копировать значение на диапазон. В диалоговом окне после нажатия этой кнопки уточняется диапазон поперечников, на котором необходимо изменить свойства сегмента.
