Настройка пикетажа

Одной из ключевых характеристик трассы является её направление. Оно задаётся при создании трассы по последовательности обозначения начальной и конечной вершин. Таким образом, направление трассы определяется направлением от первой вершины к последней. На плане направление отображается в виде стрелки на оси трассы.

При создании трассы автоматически устанавливается длина пикетажа. По умолчанию разбивка выполняется с нулевого пикета, длина пикета устанавливается равной 100 м, а направление пикетажа совпадает с направлением трассы. Если разбивку нужно выполнить не с нулевого пикета, то в любой момент можно изменить значение начального пикета трассы. Также может быть изменена длина пикета на всей трассе или отдельном её участке.

В зависимости от решаемых задач может понадобиться изменить направление пикетажа на обратное. Обратное направление пикетажа меняет направление роста пикетажных отметок от начального пикета трассы.

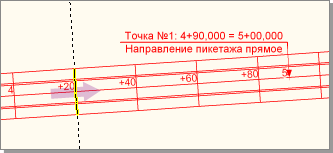

Следует иметь в виду, что изменение направления пикетажа не меняет направление трассы. То есть в этом случае номера вершин трассы растут в одном направлении, а направление пикетажа — в обратном.

В системе IndorCAD предусмотрена разбивка пикетажа для случаев, когда на трассе нарушен сквозной пикетаж, например при наличии рубленых пикетов. Корректировка правил разбивки пикетажа задаётся путём создания специальных точек изменения пикетажа. Каждая такая точка характеризуется расстоянием от начала трассы и новым значением пикета, от которого берёт начало новый порядок пикетажных отметок. Точка изменения пикетажа позволяет изменить не только значение текущего пикета, но и длину пикета и направление пикетажа на последующем участке трассы. Таким образом, используя точки изменения пикетажа, можно задать особый пикетаж на любом участке трассы.

Базовые настройки пикетажа

Параметры разбивки пикетажа располагаются в основных свойствах трассы в разделе Пикетаж. К настройкам пикетажа относятся следующие параметры.

• Длина пикета определяет шаг разметки расстояний вдоль трассы. По умолчанию длина пикета равна 100 м. При изменении значения данного параметра длина пикета меняется на протяжении всей трассы, кроме тех участков, для которых действуют настройки точек изменения пикетажа.

• Пикет начала задаёт начальный пикет трассы, от которого происходит отсчёт пикетажных значений.

Если в качестве длины пикета выбрано значение 20 м или До конца, система отображает два поля для ввода пикета начала: Пикет (ПК + ...,..) и Плюс (... + ХХХ,ХХ).

• Пикет конца трассы выводится в качестве дополнительной информации — это значение зависит от заданных параметров пикетажа и длины трассы.

• Направление пикетажа может быть прямым или обратным.

  • Прямое направление пикетажа означает совпадение направления пикетажа с направлением трассы.

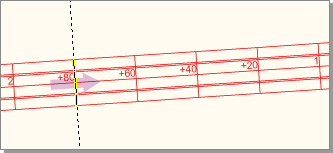

  • При обратном направлении пикетажа рост отметок пикетажа происходит в направлении, обратном направлению трассы.

Создание и настройка точек изменения пикетажа

На практике достаточно часто встречаются ситуации, когда нужно изменить пикетажную отметку в определённой точке на трассе, нарушив таким образом сквозной пикетаж. Или же необходимо на отдельном участке трассы задать особые настройки пикетажа, отличные от основных настроек. В таких случаях можно создавать точки изменения пикетажа. Каждая такая точка характеризуется расстоянием от начала трассы и новым значением пикета, от которого берёт начало новый порядок пикетажных отметок.

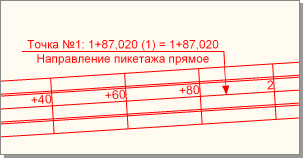

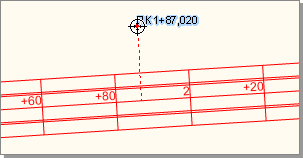

Для создания точки изменения пикетажа в разделе параметров Пикетаж, в строке Точки изменения пикетажа нажмите кнопку . Курсор на плане примет вид прицела с перпендикуляром к трассе, рядом с которым отображается текущее пикетажное положение. Щёлкните мышью в точке с нужным пикетажным положением.

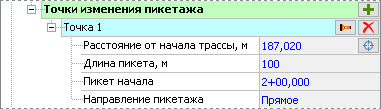

После создания очередной точки изменения пикетажа в свойствах трассы появляется новый раздел с названием Точка [Номер точки], в котором можно настроить следующие параметры.

• Расстояние от начала трассы. Здесь можно уточнить расстояние, на котором расположена точка изменения пикетажа от начала трассы. Расстояние можно ввести непосредственно в поле или указать его интерактивно на плане, воспользовавшись кнопкой .

• Длина пикета. Данный параметр задаёт длину пикета на участке трассы после точки изменения пикетажа.

• Пикет начала. Этот параметр задаёт новое значение пикета в точке изменения пикетажа. От него отсчитывается дальнейший порядок пикетов до конца трассы (если на трассе задана только одна точка изменения пикетажа) либо до следующей точки изменения пикетажа. При длине пикета равной 20 м или длине всей трассы (значение До конца) для задания пикета начала отображаются два поля ввода: Пикет (ПК + ...,..) и Плюс (... + ХХХ,ХХ).

• Направление пикетажа. Направление пикетажа на участке трассы после точки изменения пикетажа может быть отличным от основного направления, заданного для всей трассы.

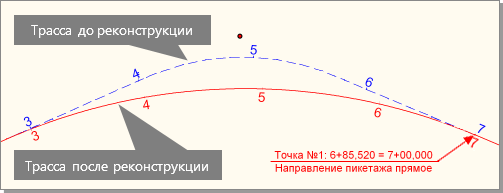

В ряде случаев достаточно создания одной точки изменения пикетажа, которая разделит трассу на два участка. Например, при реконструкции, когда изменение радиуса кривой приводит к изменению длины трассы. В таком случае для сохранения пикетажа на неизменённом участке трассы создаётся рубленый пикет с помощью точки изменения пикетажа.

С помощью двух точек изменения пикетажа на трассе можно создать отдельный участок со своими, отличными от остальной трассы настройками пикетажа. Например, это может понадобиться, когда трасса проходит через населённый пункт, и часть трассы, находящаяся в границах населённого пункта, имеет отличные от остальной трассы настройки пикетажа.

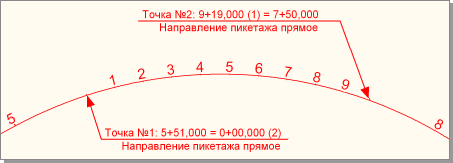

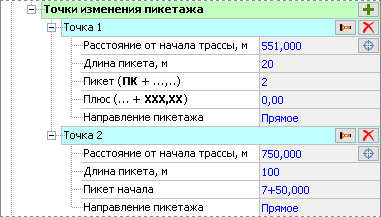

На приведённом ниже рисунке изображена трасса с двумя точками изменения пикетажа. Нумерация точек изменения пикетажа производится относительно направления трассы и не зависит от порядка их создания. До первой точки изменения пикетажа длина пикета трассы равна 100 м. Первой точкой изменения пикетажа значение пикета устанавливается равным 0+0,00, длина пикета на дальнейшем участке устанавливается равной 20 м. Вторая точка изменения пикетажа возвращает значение пикета, которое было в данной точке трассы до создания первой точки изменения пикетажа, и устанавливает длину пикета 100 м. Для обозначения на трассе такого участка целесообразно сначала создать точку изменения пикетажа в конце участка, а затем — в начале. Таким образом, параметры первой точки изменения пикетажа будут действовать только на данном участке трассы.

Чтобы подсветить участок трассы, пикетаж которого определён настройками точки изменения пикетажа, нажмите кнопку  рядом с соответствующей точкой.

Удалить точку изменения пикетажа можно с помощью кнопки .

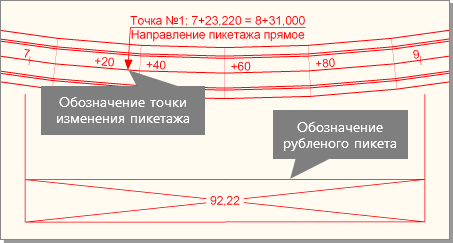

Отображение точки изменения пикетажа и рубленого пикета настраивается в общих свойствах объекта Трассы в разделе параметров Отображение точек изменения пикетажа.

Опция Отображать точки изменения пикетажа позволяет включить/отключить отображение точек изменения пикетажа на плане. Если данная опция включена, то рядом с каждой точкой изменения пикетажа на плане отображается указатель в виде стрелки и текстовая надпись, содержащая номер точки, номер пикета (исходное и новое значение) и направление пикетажа.

Опция Отображать рубленые пикеты позволяет включить или отключить отображение рубленых пикетов на плане. Если опция включена, рубленый пикет отображается в виде двух флажков в начале и в конце рубленого пикета, в выноске между которыми указывается длина рубленого пикета.

Настройки шрифта подписей точек изменения пикетажа и рубленых пикетов расположены в подразделе Стиль текста.

Особенности работы на участках с изменённым пикетажом

В зависимости от заданного значения пикета в точке изменения пикетажа дальнейший порядок пикетов может содержать дублирующиеся значения.

В ситуации, когда порядок пикетажных отметок прерывается и продолжается с пикета, значение которого больше, чем было бы без изменения пикетажа, дублирующихся значений пикета не возникает. В этом случае в порядке пикетажных значений пропускается ряд значений.

В случае если порядок пикетажных отметок продолжается пикетом, значение которого меньше, чем было бы без изменения пикетажа, некоторые пикеты нового порядка будут иметь те же значения, что и на участке до точки изменения пикетажа.

При возникновении дублирующихся значений пикета в подписи таких пикетов указывается порядковый номер значения.

Наличие дублирующихся пикетов легко обнаружить, если измерить пикетажные отметки вдоль трассы. Измерение пикетов можно выполнить в режиме Главная > Объекты-измерители >  Пикет и смещение. На приведённом выше рисунке изображено измерение дублирующегося значения пикета. Цифра 1 в скобках в подписи означает, что данное значение пикета встречается на трассе первый раз и на последующем участке трассы имеется ещё один или несколько пикетов с таким же значением.

Если повторяющееся значение пикета встречается второй раз, то в подписи такого пикета в скобках будет указан порядковый номер пикета — 2. Аналогичным образом будут отмечены и все последующие повторяющиеся значения пикета.
