Настройка системы и проекта

Работы в системе начинается с создания нового проекта или открытия существующего. При первом сеансе работы необходимо настроить основные параметры системы и проекта.

Создание нового проекта

Создадим новый проект, с которым будем работать в последующих уроках. Он станет сквозным на протяжении всего курса обучения.

Закройте, не сохраняя, открытый проект. Перейдите на вкладку Файл и выберите пункт Создать. Также можно воспользоваться сочетанием клавиш Ctrl+N.
Сразу сохраним проект, воспользовавшись кнопкой Файл > Сохранить или сочетанием клавиш Ctrl+S. Задайте файлу название Учебный проект.

Настройка параметров проекта

Работу с новым проектом в системе IndorCAD/River следует начинать с настройки основных параметров проекта.

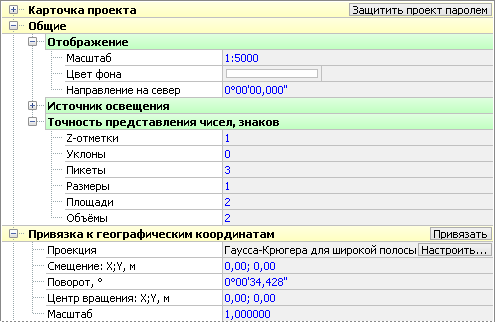

Перейдём к настройкам проекта: на вкладке Проект в группе Настройки нажмите кнопку Настройки проекта.
В разделе Карточка проекта можно задать шифр, наименование проекта, указать дату его создания.
В разделе Общие собраны настройки отображения, источника освещения поверхности, точности представления чисел и знаков (Z-отметки, уклоны).
Зададим нужный масштаб проекта: в поле Масштаб укажите значение 1:5000.
Как правило, при оформлении плана Z-отметки отображаются с точностью до одного знака после запятой. Настроим точность отображения Z-отметок: в поле Z-отметки задайте значение 1.
В разделе Привязка к географическим координатам можно перейти к настройкам проекции и привязать проект к географическим координатам.

Настройка параметров системы

Рассмотрим настройки системы. К ним можно перейти, выбрав в дереве слева пункт Настройки системы. Также их можно открыть, выбрав пункт Файл > Настройки системы. Этот раздел содержит параметры, применяемые к системе в целом при работе со всеми проектами. Рассмотрим настройку некоторых наиболее важных параметров системы.

Настроим автосохранение проекта, которое позволит восстановить несохранённые данные в случае непредвиденного завершения работы системы, например отключения электричества. В разделе Прочее включите опцию Разрешить автосохранение проектов с интервалом и в соответствующее поле введите значение, например, 5 мин. Введённое значение подтвердите клавишей Enter. Отключать автосохранение не рекомендуется.
Создадим журнал событий. Он представляет собой текстовый файл, в который заносится информация о системных событиях и ошибках. Эта информация позволяет упростить процесс отладки разработчиками системы IndorCAD при возникновении сбоев. В поле Журнал событий укажем, какие сообщения требуется журналировать. Выберите значение Журналировать все сообщения. При включении журналирования сообщений система автоматически создаёт файл журнала в папке по умолчанию.

Необходимые настройки произведены — закройте окно настроек.
